【ロジックボード故障】 MacBookAir 15inch M2 2023年モデルを修理！！ |

【目次】

∨突然電源が入らなくなった
∨Magsafe3のLEDランプは重要
∨ロジックボードを検査

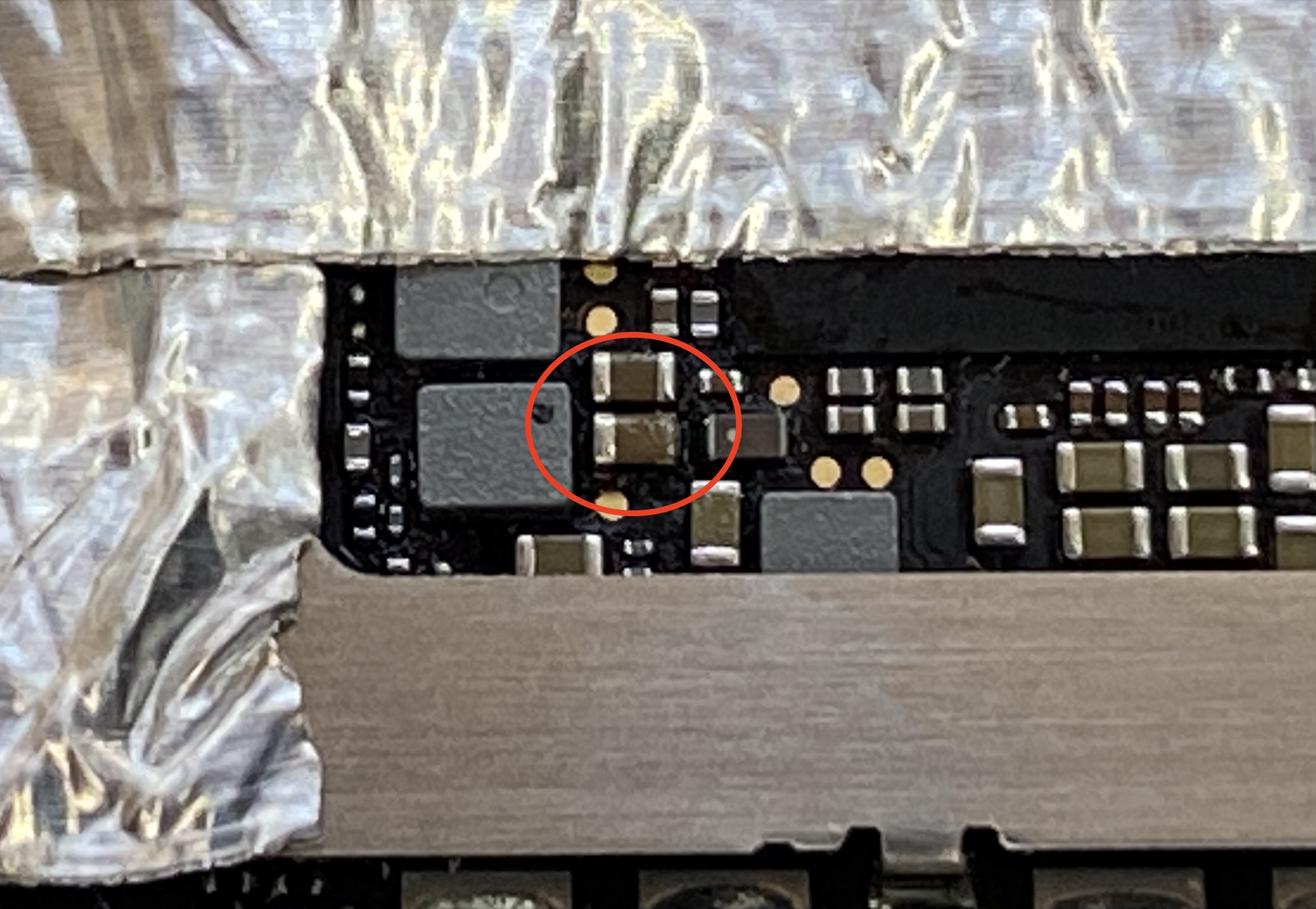

∨故障コンデンサを交換
∨故障したロジックボードを治します！

突然電源が入らなくなった

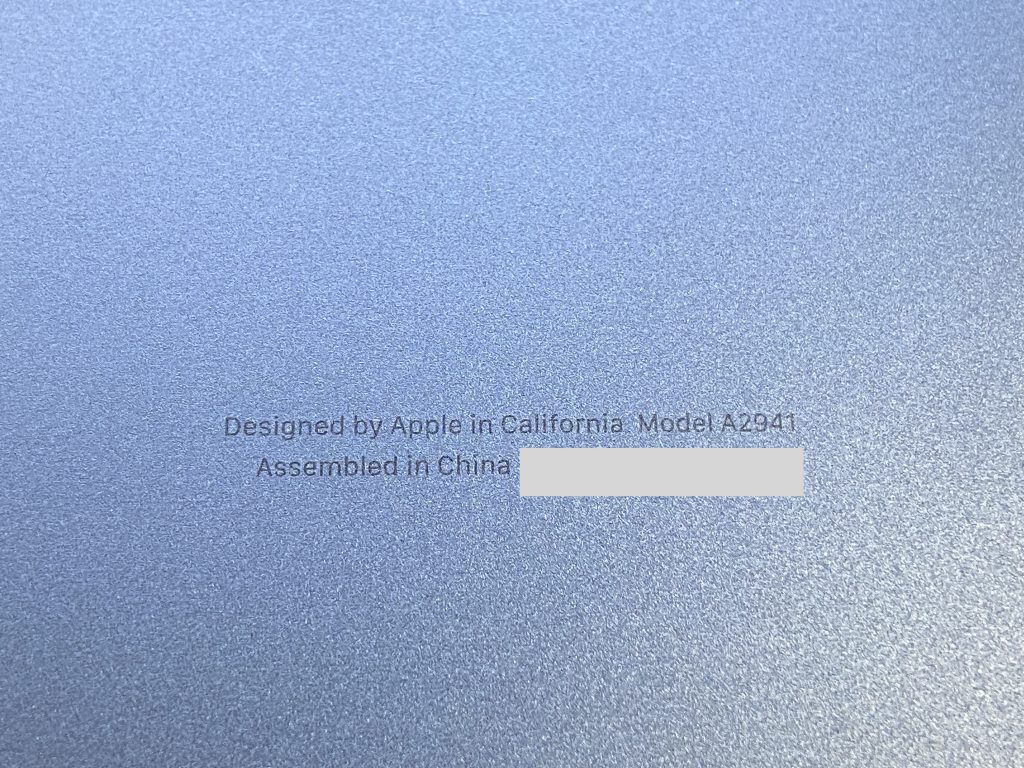

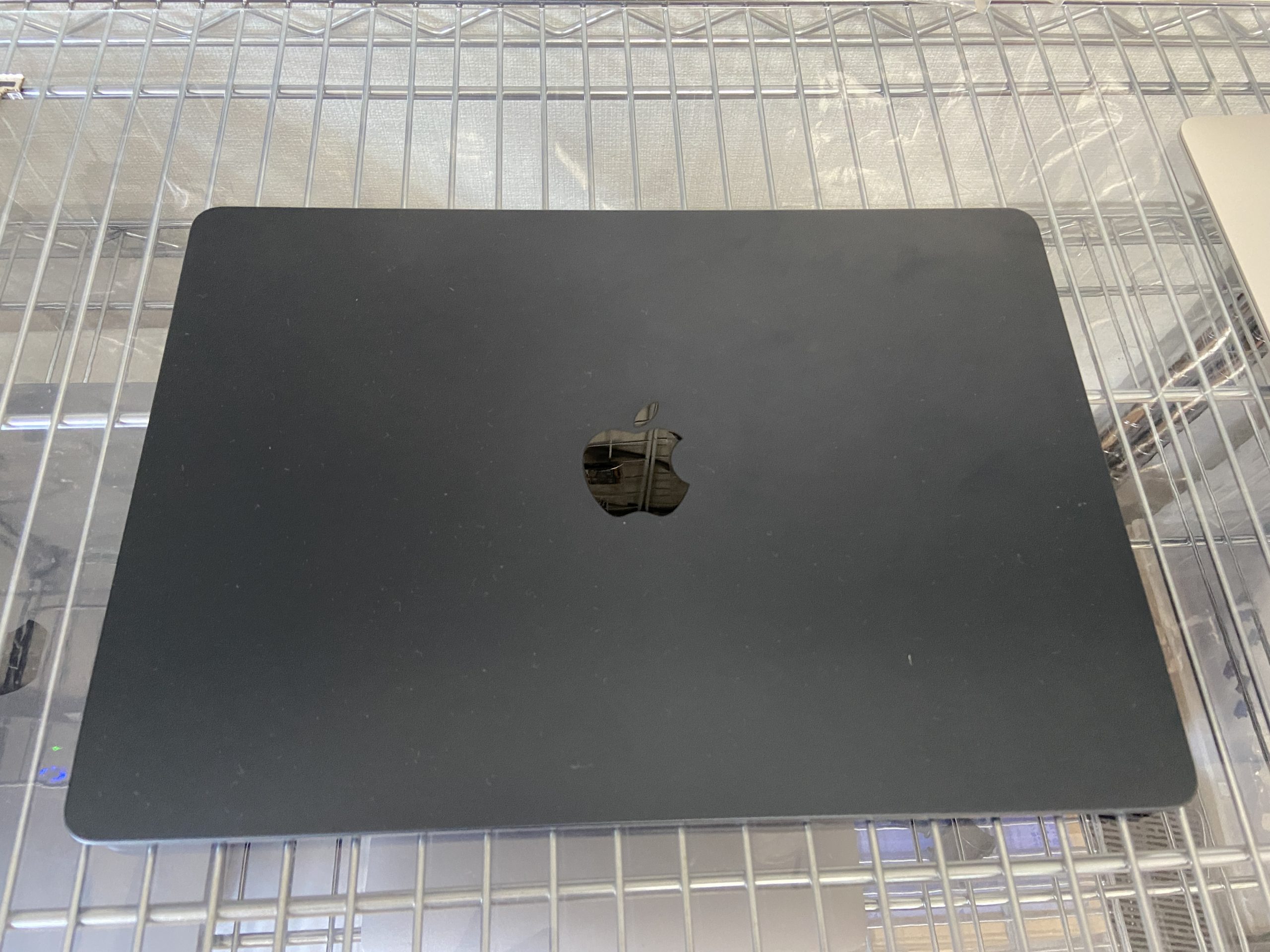

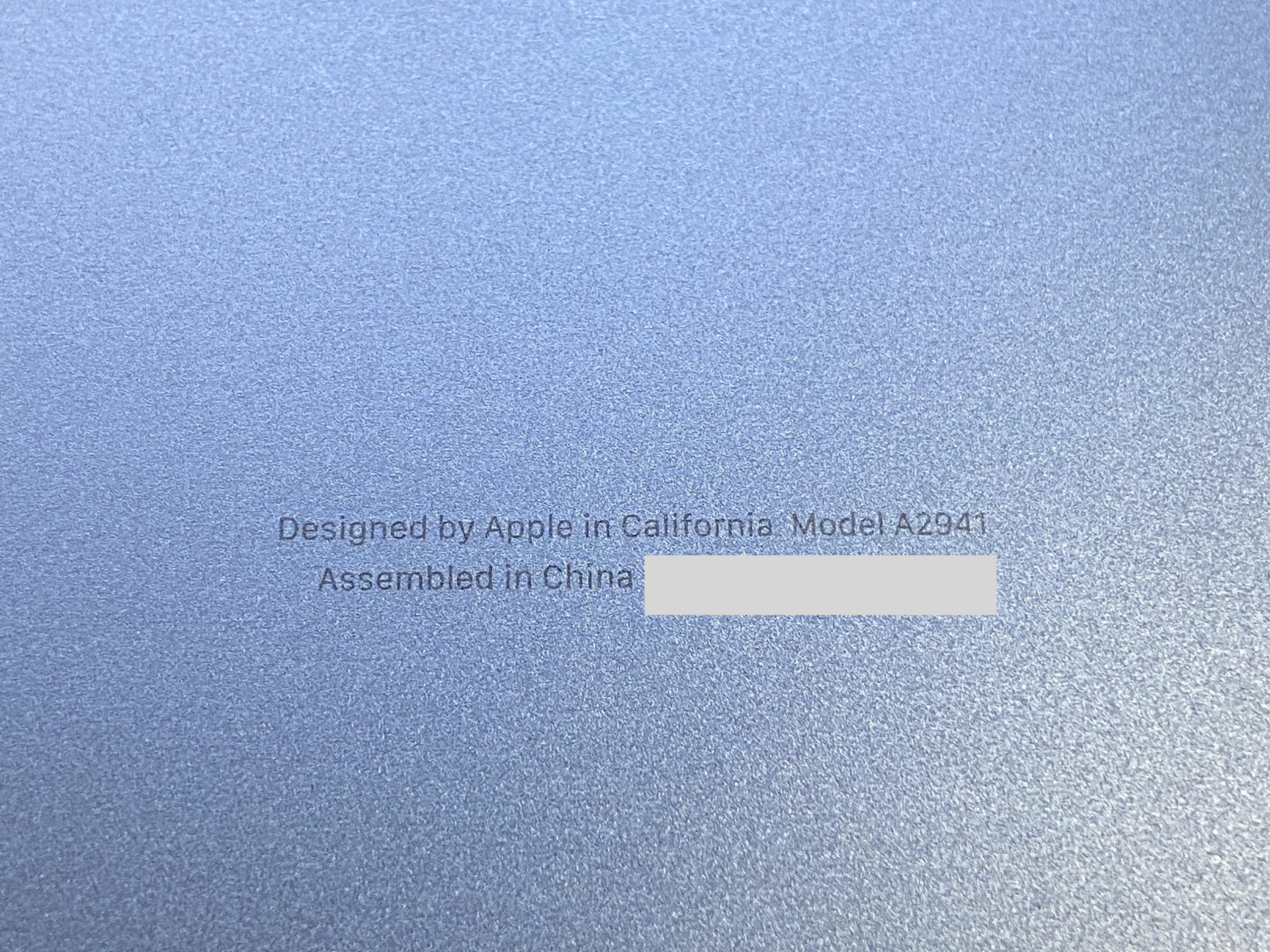

千葉県千葉市のお客様より、MacBookAir (15-inch, M2, 2023)‎ A2941 ミッドナイトカラーモデルの修理をご依頼いただきました。

2023年モデルということもあり、まだ発売して2年目の新しいMacBookAirです。

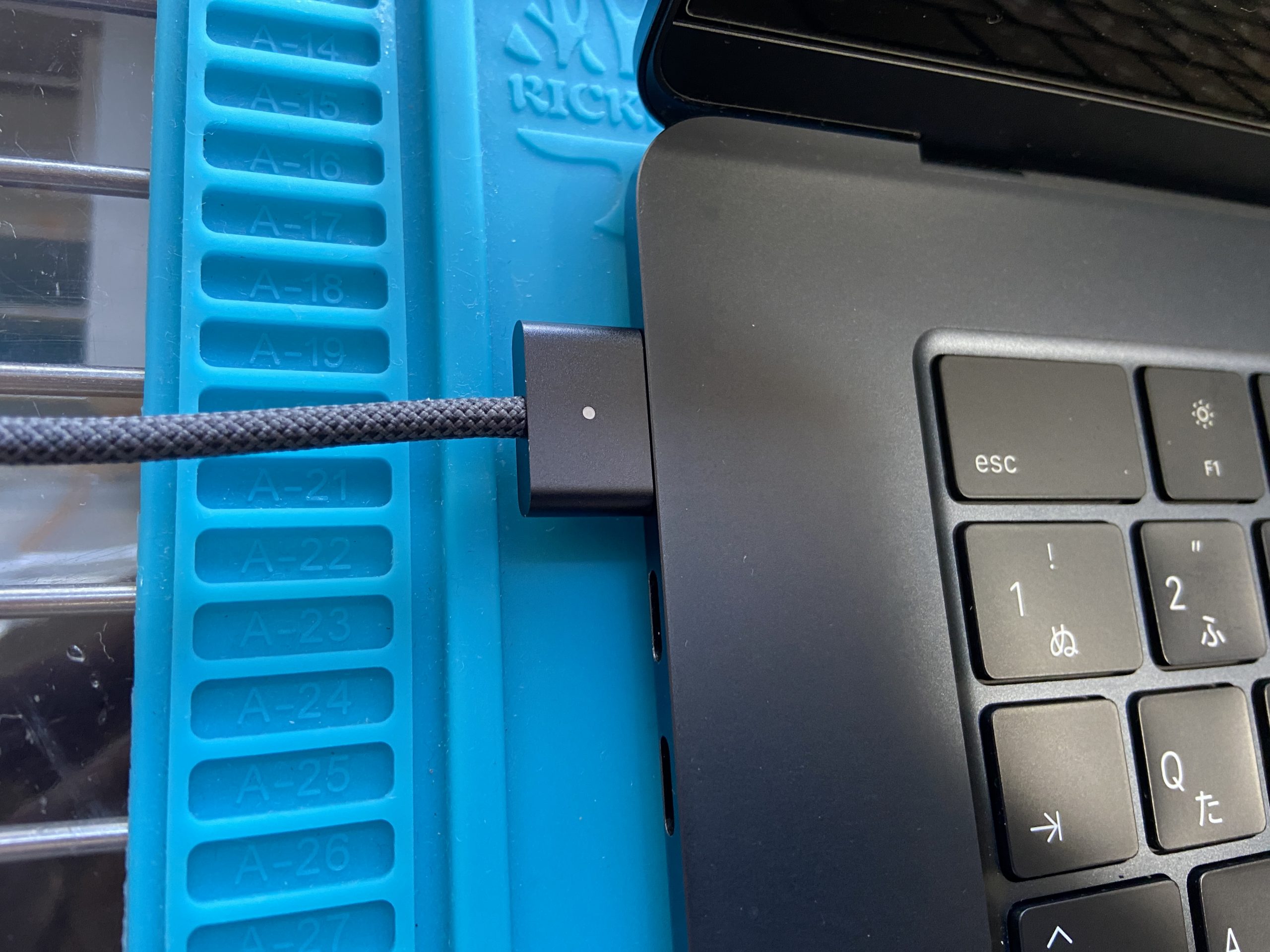

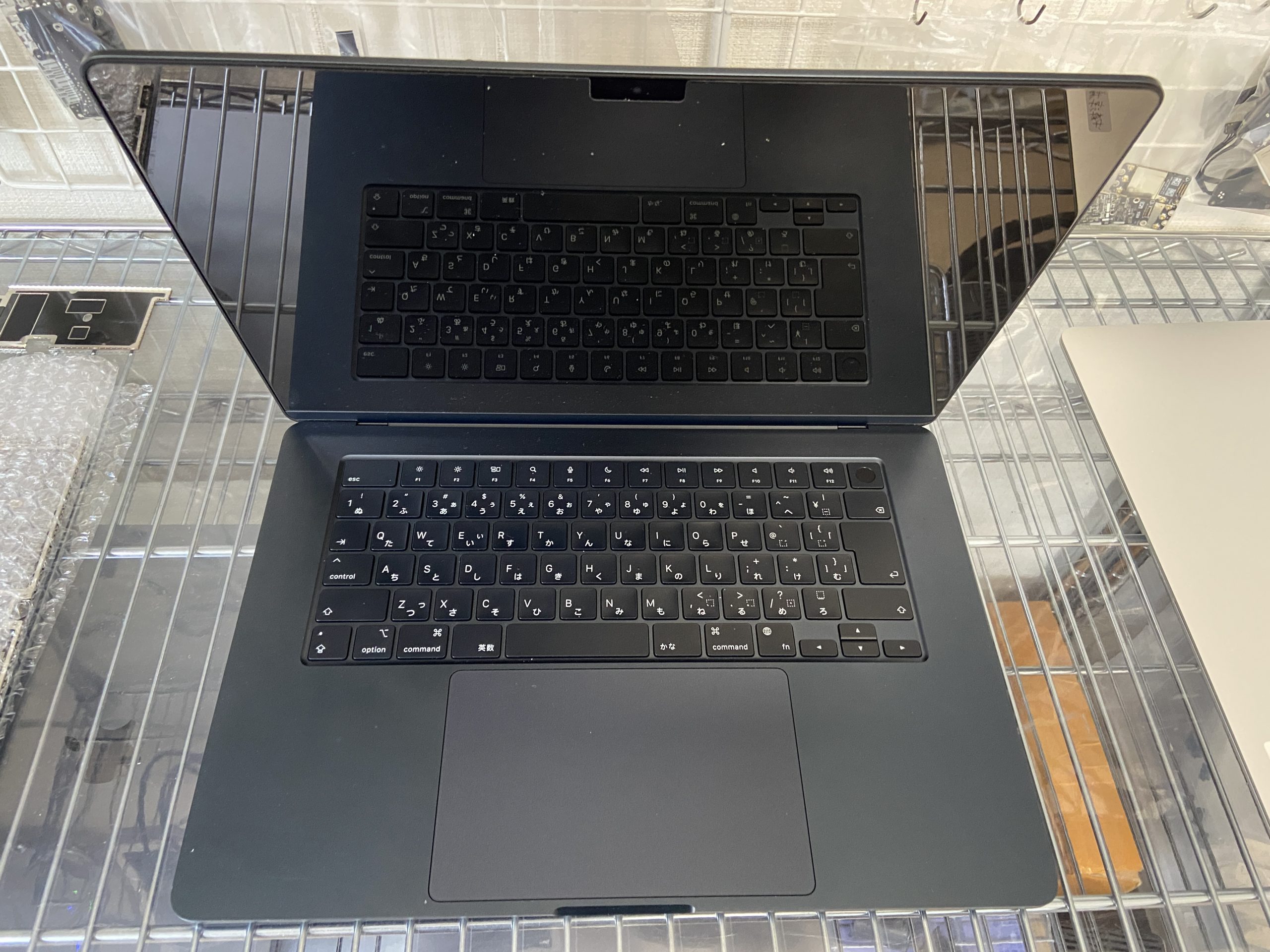

症状は、突然Macの電源が入らなくなり、MagSafe3ケーブルのLEDランプも全く光らない状態になってしまったとのことでした。

アーストのMac修理は、電源が入らない症状のMacの修理を最も得意としており、これまで多くの修理実績がございます。

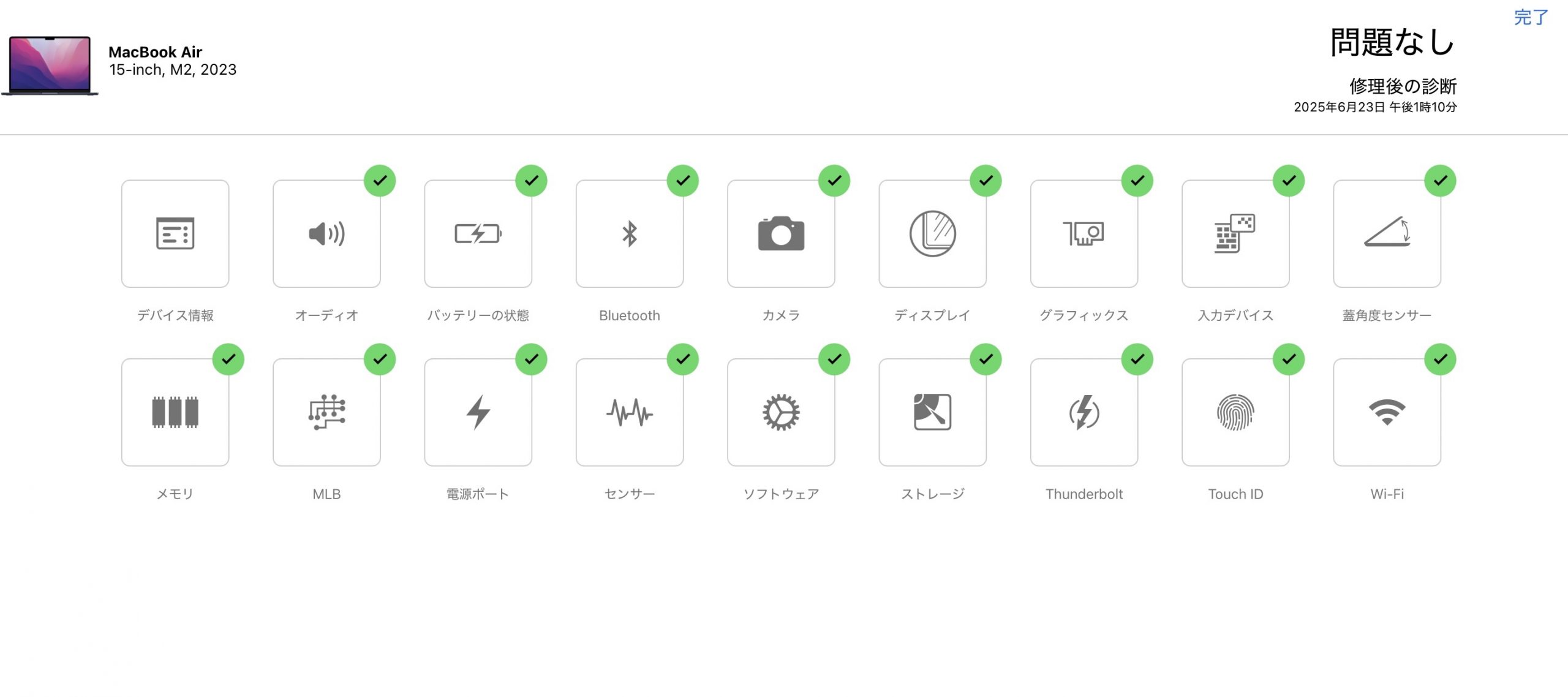

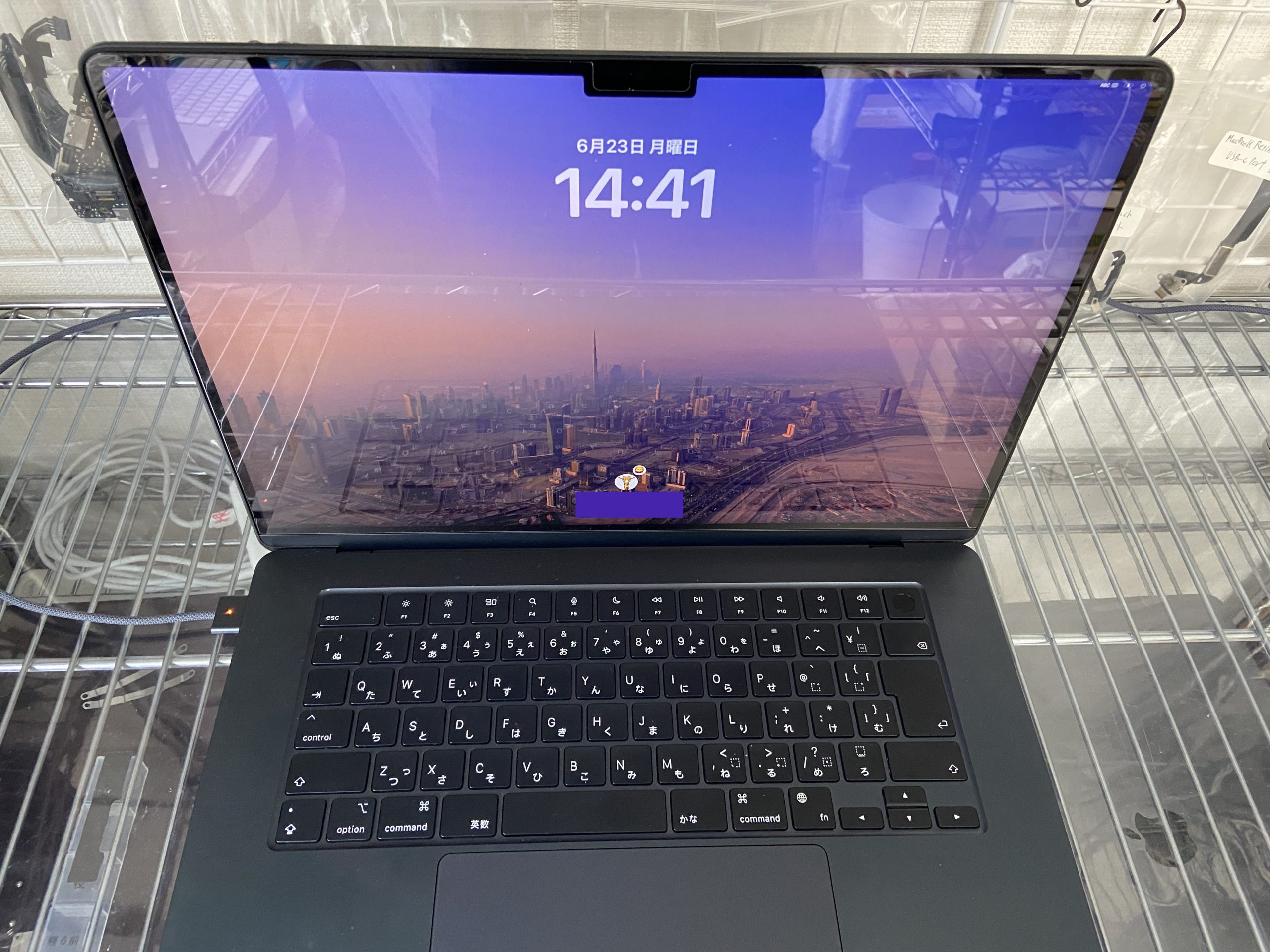

この度も無事データを保持したまま修理できましたので、その様子をお届けします。

Magsafe3のLEDランプは重要

診断をする上で、Magsafe3ケーブルのLEDランプの状態は、Macの状態を把握するための目安にもなります。
以下がLEDランプの状態ごとの目安となります。

1) グリーンに点灯 🟢 → 正常。バッテリーが満充電となっている
2) オレンジに点灯 🟠 → 正常。バッテリーを充電中、macOSの自己判断で充電保留中
3) 消灯とオレンジの点滅 ⚪️🟠 → Macに問題あり。ロジックボード故障の可能性あり
4) 点灯しない（光らない）⚪️ → Macに問題あり。多くはロジックボードの故障

今回は4) 点灯しない（光らない）に該当しました。

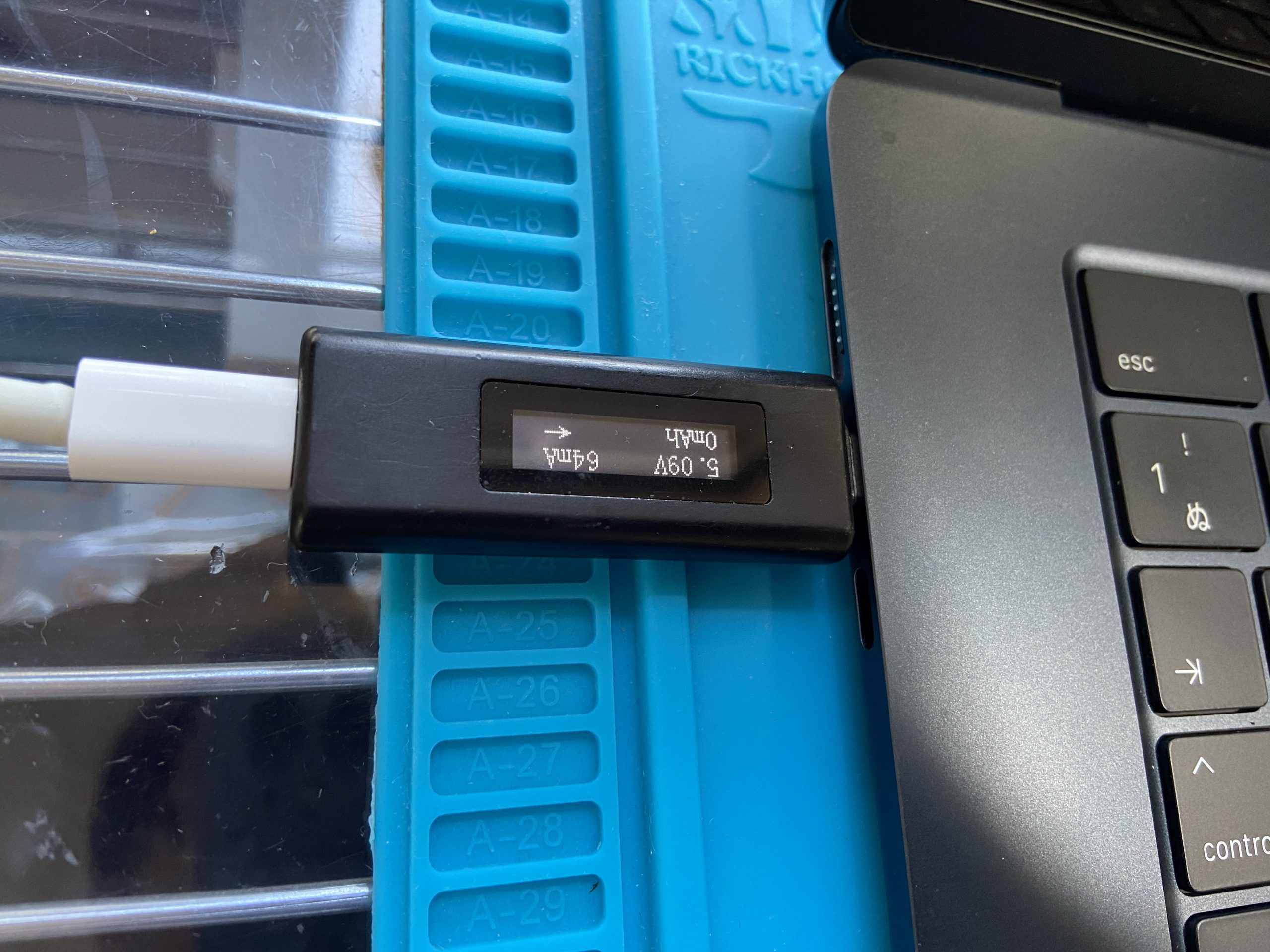

USB-Cチェッカーの値もショートの可能性を示していました。
この場合、ロジックボードに問題があります。

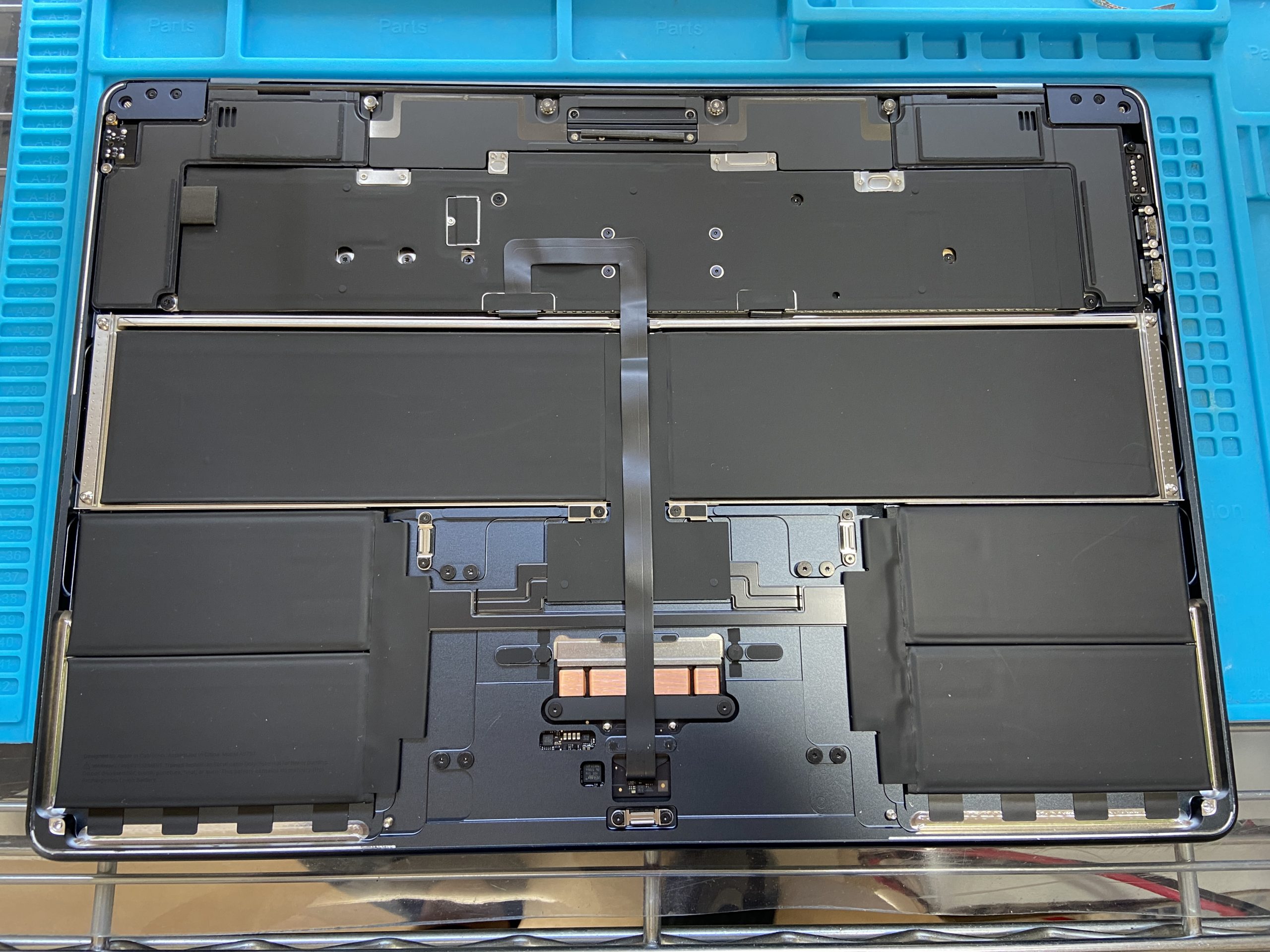

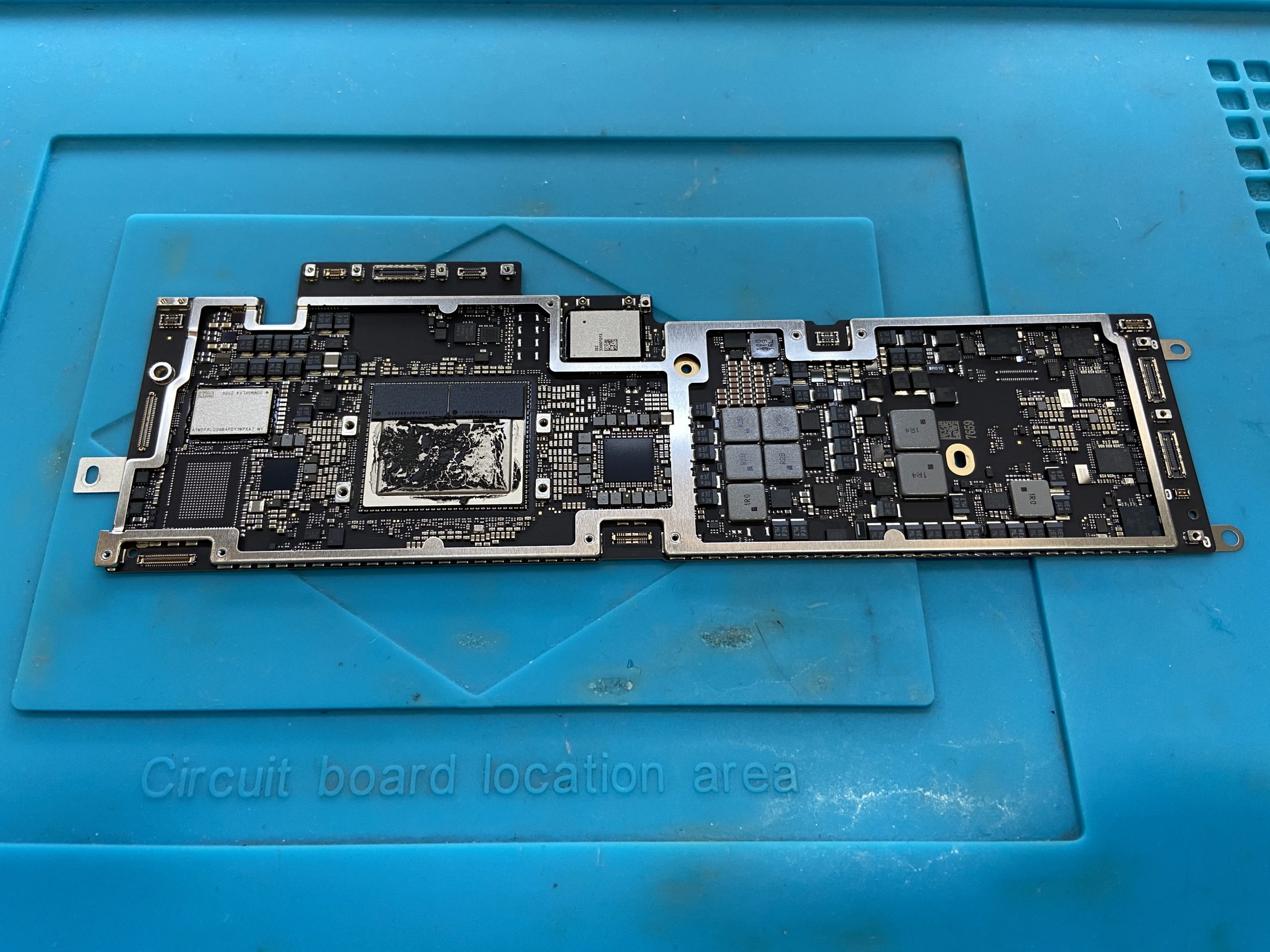

MacBookAirを分解してロジックボードを取り出して検査していきます。

ロジックボードを検査

ロジックボードの検査をしていきます。

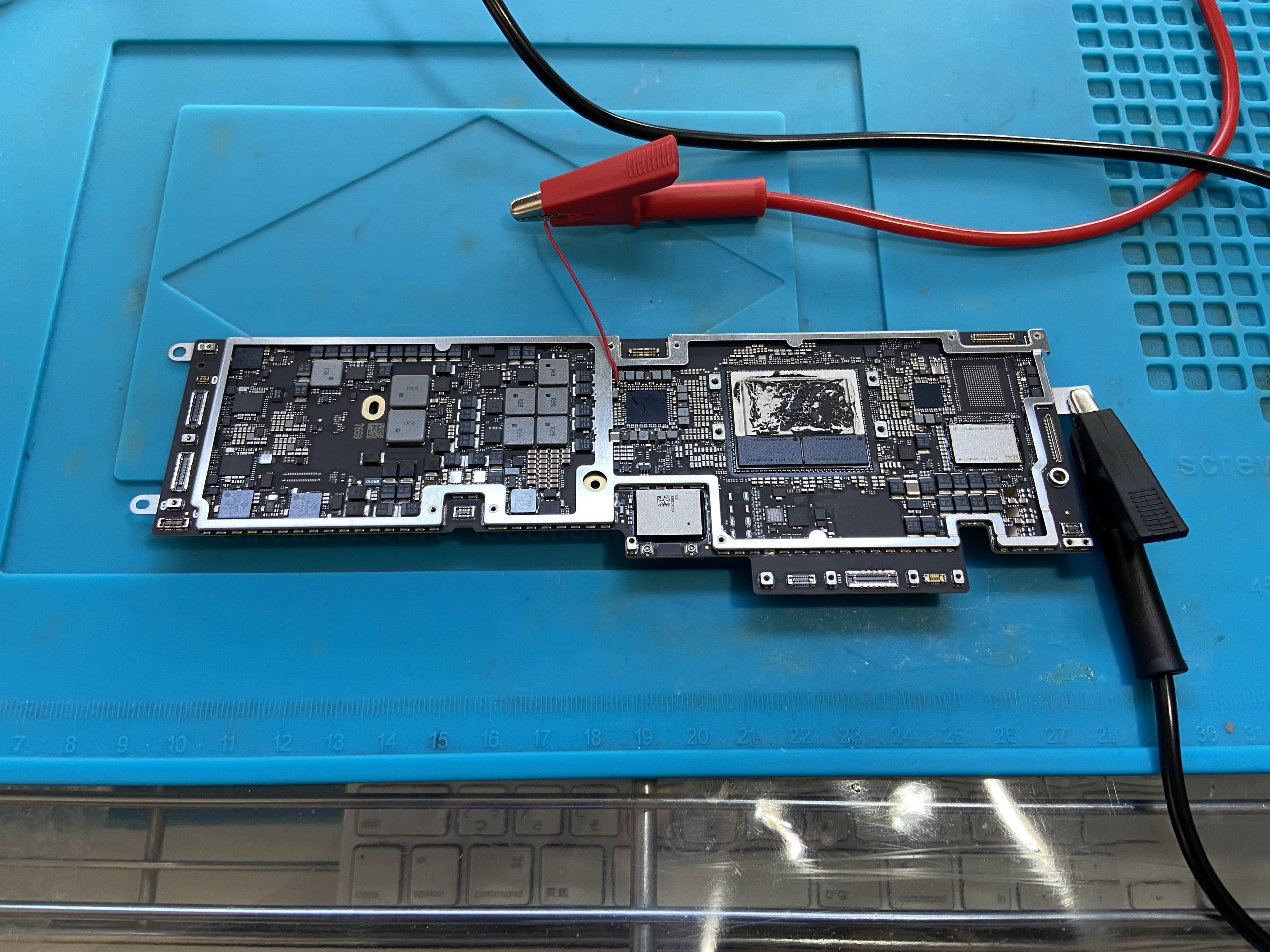

まずはテスターを使用して問題のある回路を検出していきます。
その結果、一部の回路にショートが発生していることを確認しました。

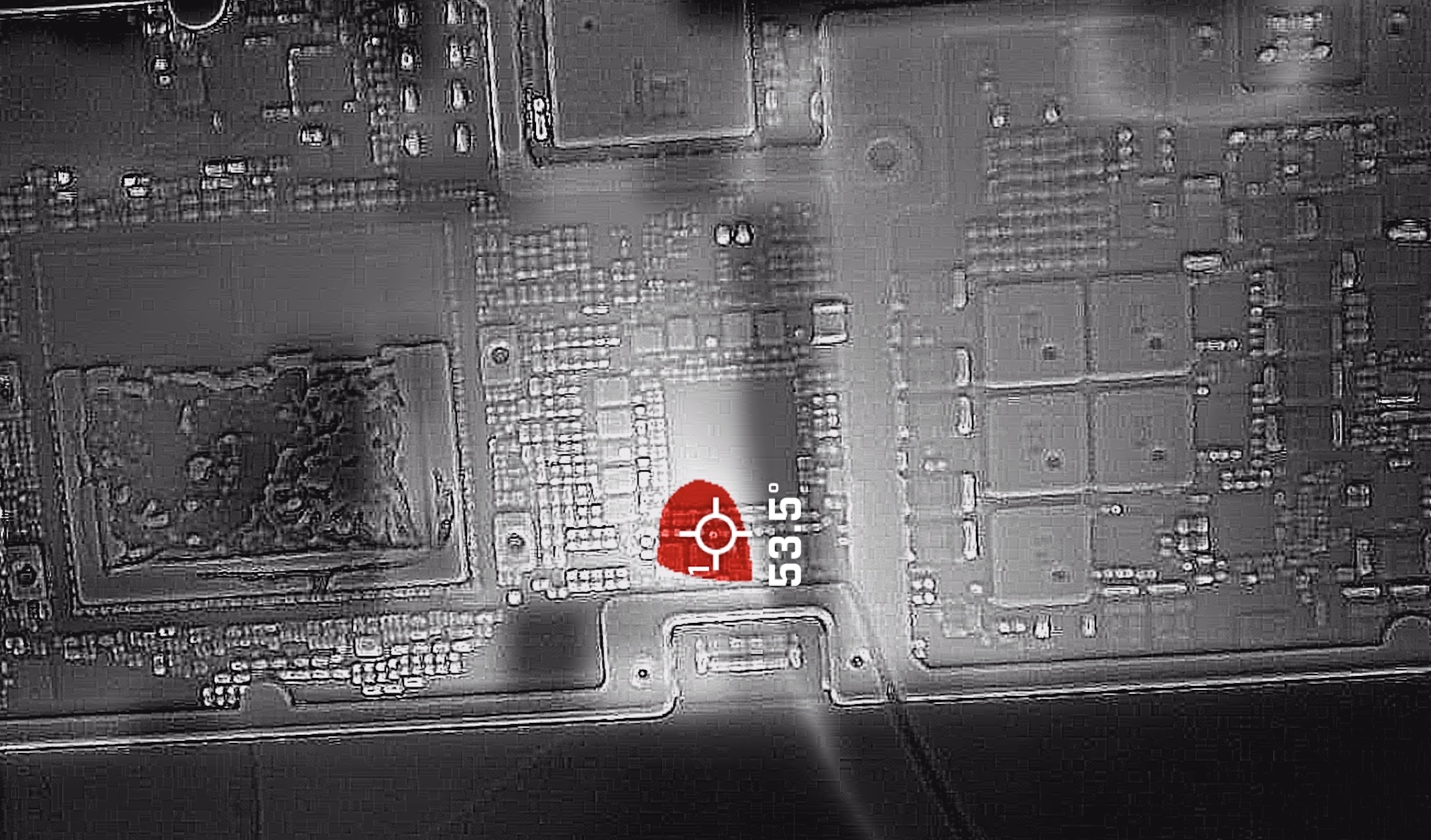

問題の回路を検出したあとは、さらにショートポイントとなっている故障しているコンポーネントを検出します。

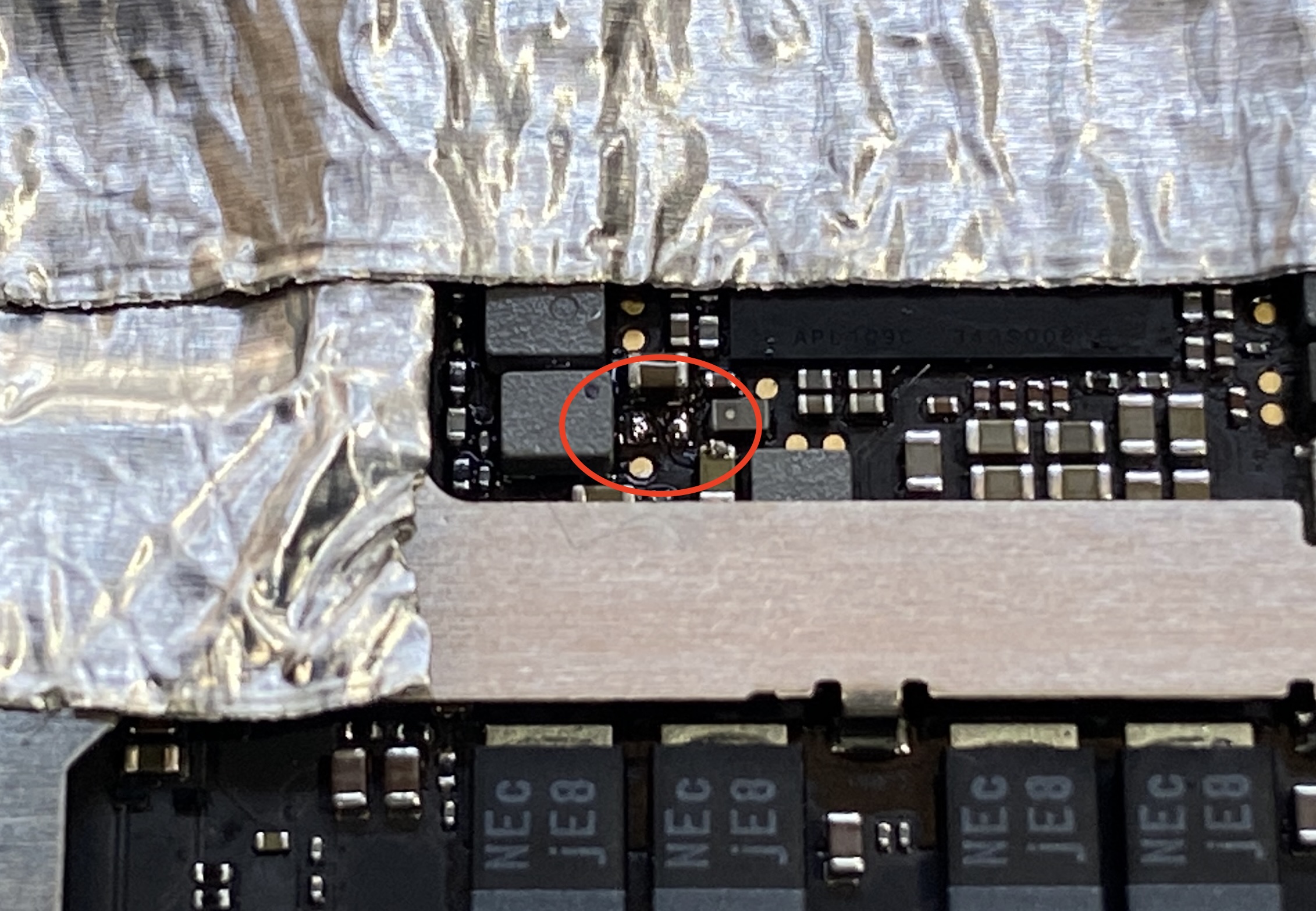

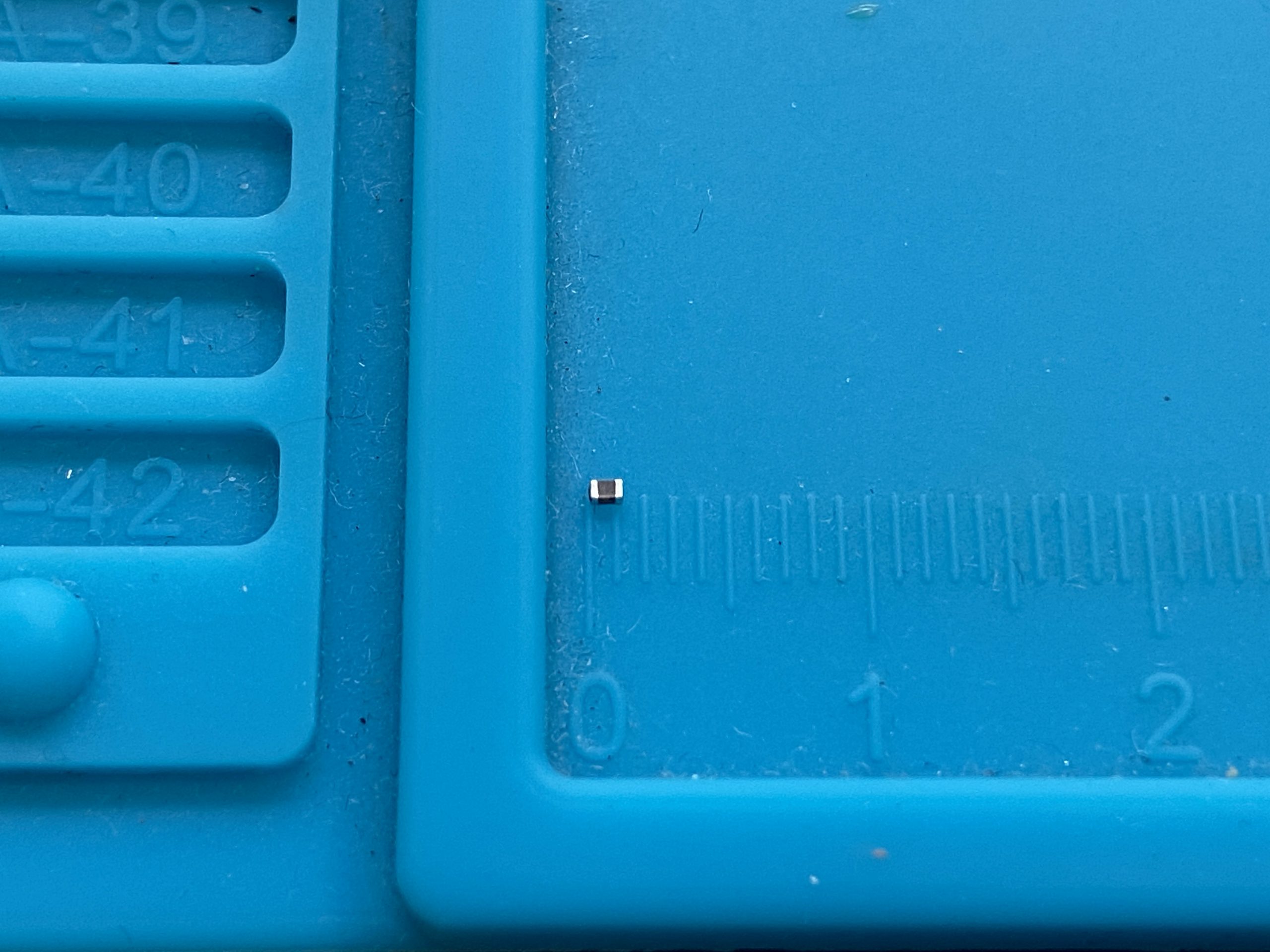

今回もやはり1つの故障コンデンサがショートポイントとなっていました。
