データ復旧希望のiMac

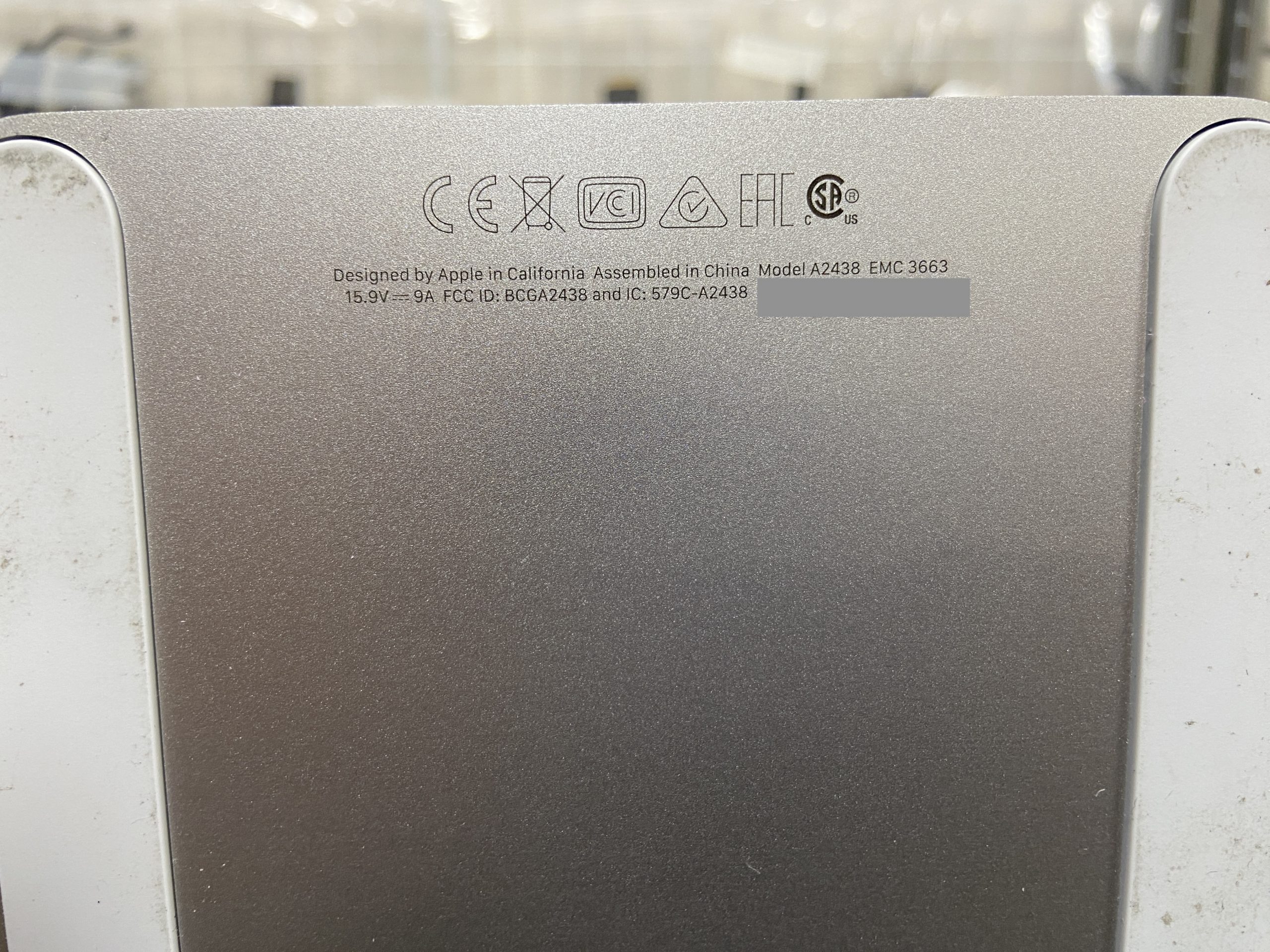

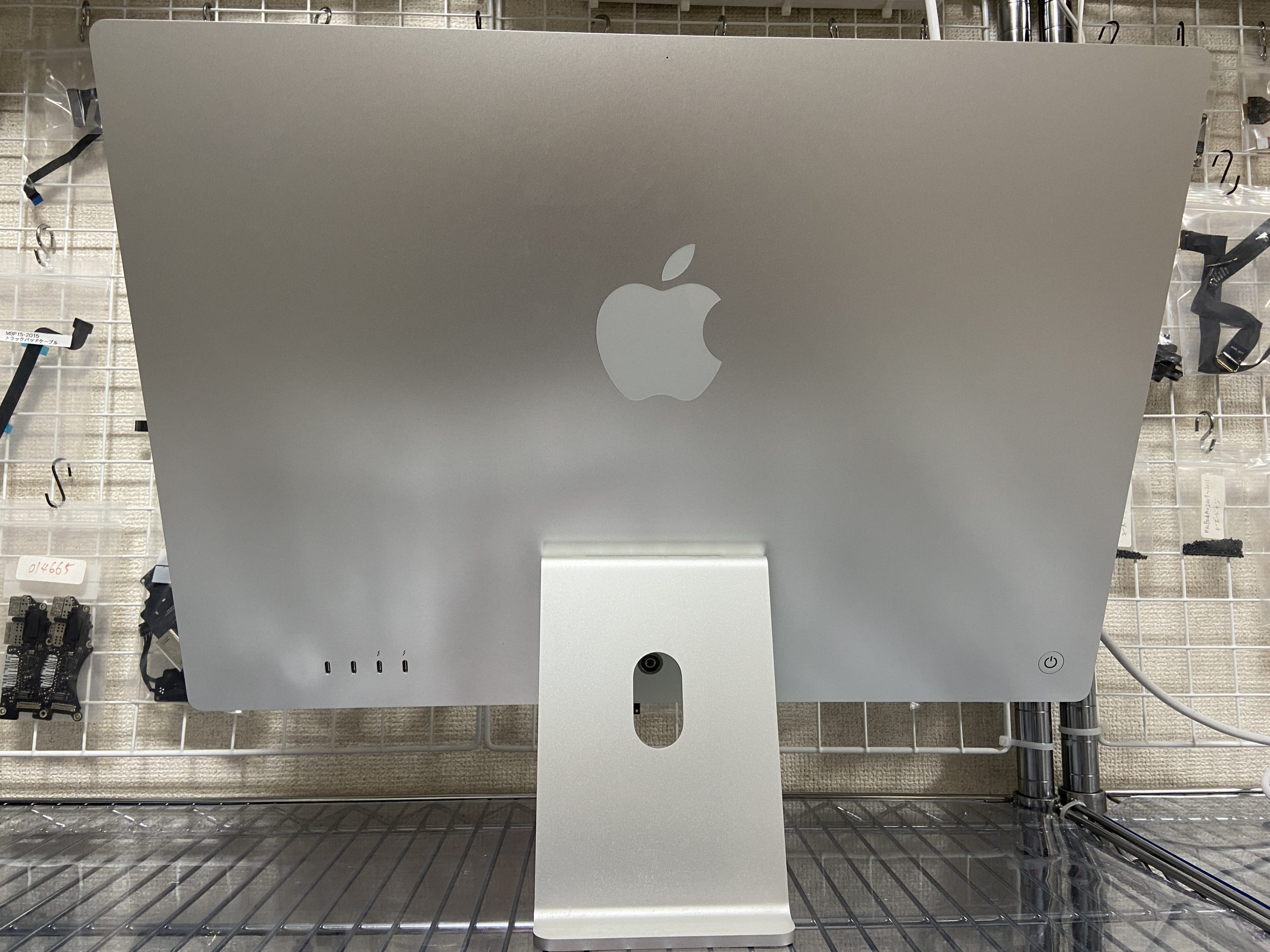

一切電源が入らなくなってしまった iMac (24-inch, M1, 2021) A2438モデルの修理をご依頼いただきました。
大事なデータのバックアップが取れておらず、iMacの修理と共にデータも復旧して欲しいとのご希望をいただきました。
Appleシリコンチップ搭載モデルのiMacは、電源が入るよう状態が回復しなければデータ復旧不可能な構造になっています。

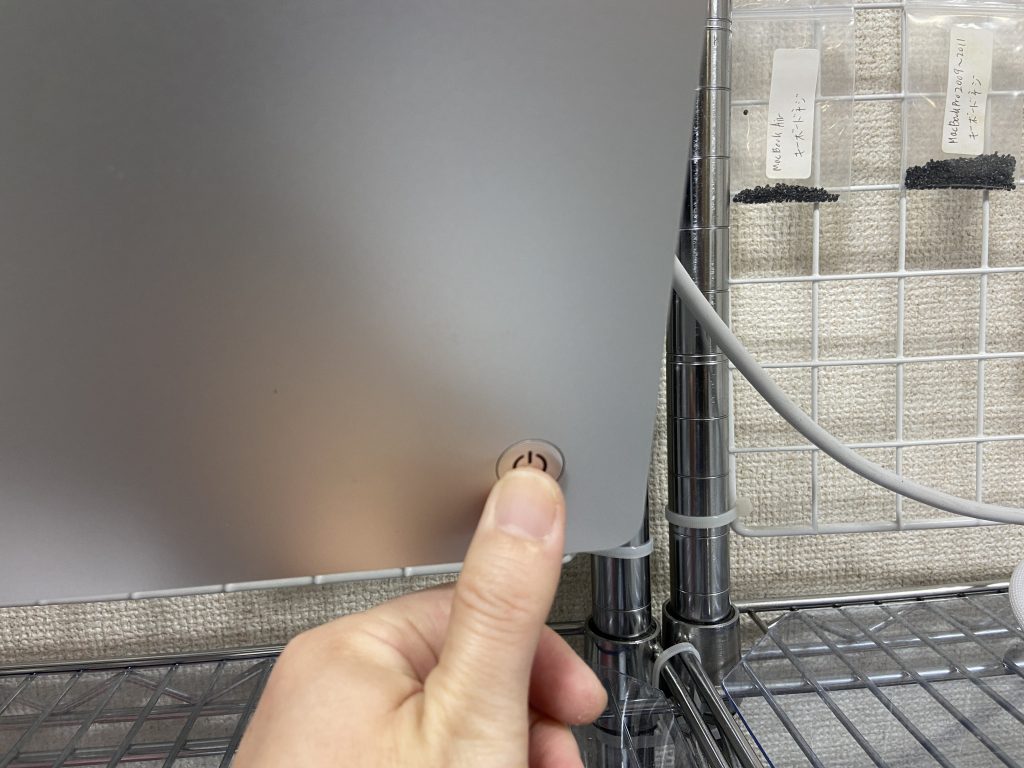

ご申告通り、iMac背面の電源ボタンを押しても、うんともすんとも電源が入りません。
内部の冷却ファンが回っている様子もなし。
完全に沈黙した状態です。
まずは初期診断によって電源が入らない原因を探っていきます。

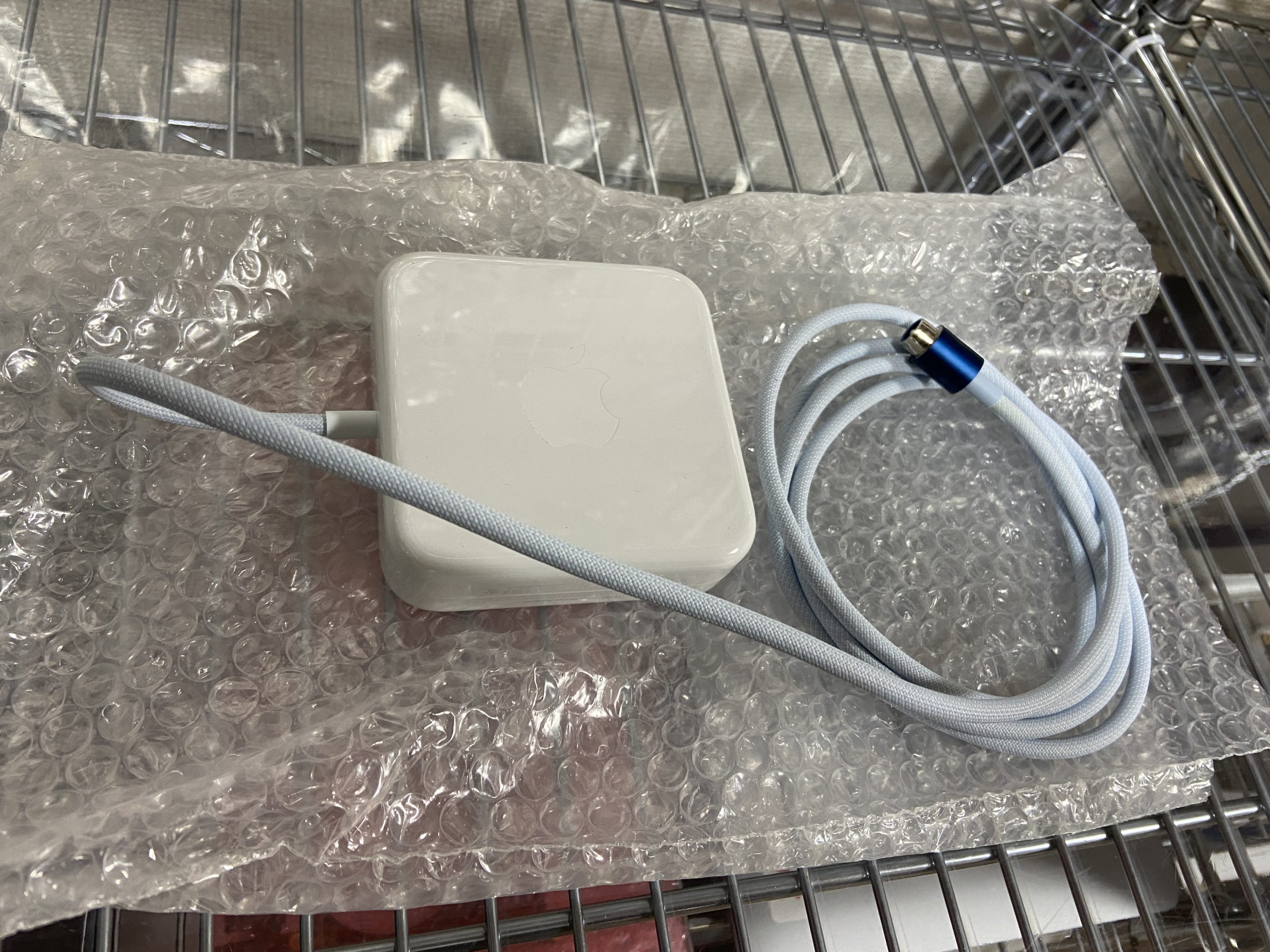

電源アダプタは故障していない
iMac (24-inch, M1, 2021)モデルはAppleシリコンチップが搭載された最初のiMacです。
このiMacから、電源はiMac内部にユニットとして搭載しておらず、MacBookシリーズのように外部から接続する電源アダプタに仕様が変更されました。
このため、電源アダプタが故障していた場合には、iMacに電気は供給されず電源は入りません。
つまり、電源が入らない症状の場合、まず最初に疑うべきはこの電源アダプタの故障ということになります。
しかし、今回は診断用の正常な電源アダプタに変えても電源は入りませんでした。
こうなりますと、製品の構造上、あとはロジックボードが故障している可能性が極めて高いということになります。
iMacを分解してロジックボードを取り外していきます。
M1 iMacを分解
iMac (24-inch, M1, 2021)モデルを分解していきます。

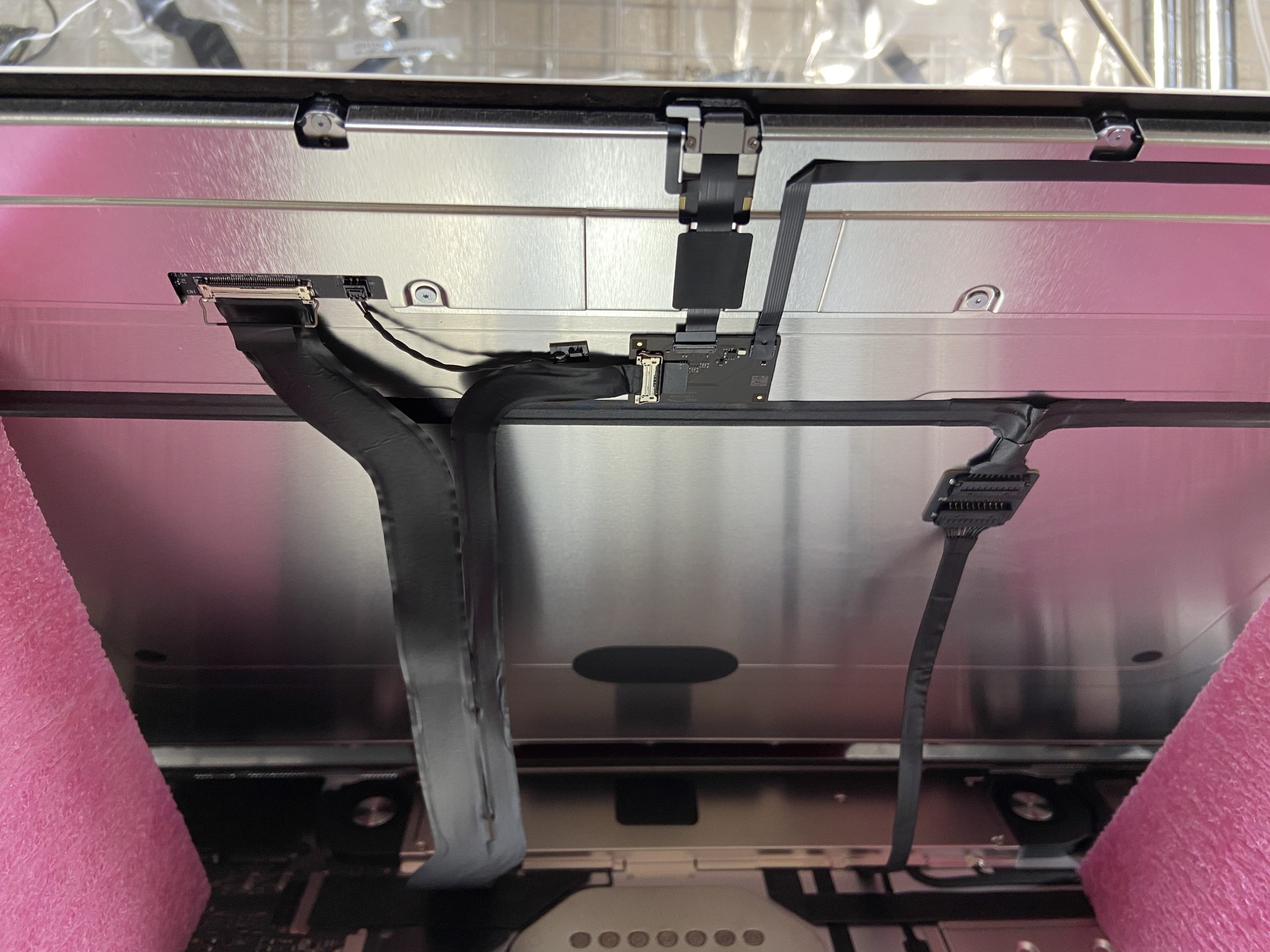

iMacの分解は前面の液晶ディスプレイを取り外す必要があります。
これまでのモデルと比べてiMacの画面表示面からフレームまでがすべて一気に外れる構造になっています。
専用工具が無いと液晶ディスプレイを割ってしまったり、内部のケーブルを断線させてしまう恐れのある構造です。
慎重に分解していき、ロジックボードを取り外しました。
ミニマルなiMacのロジックボード

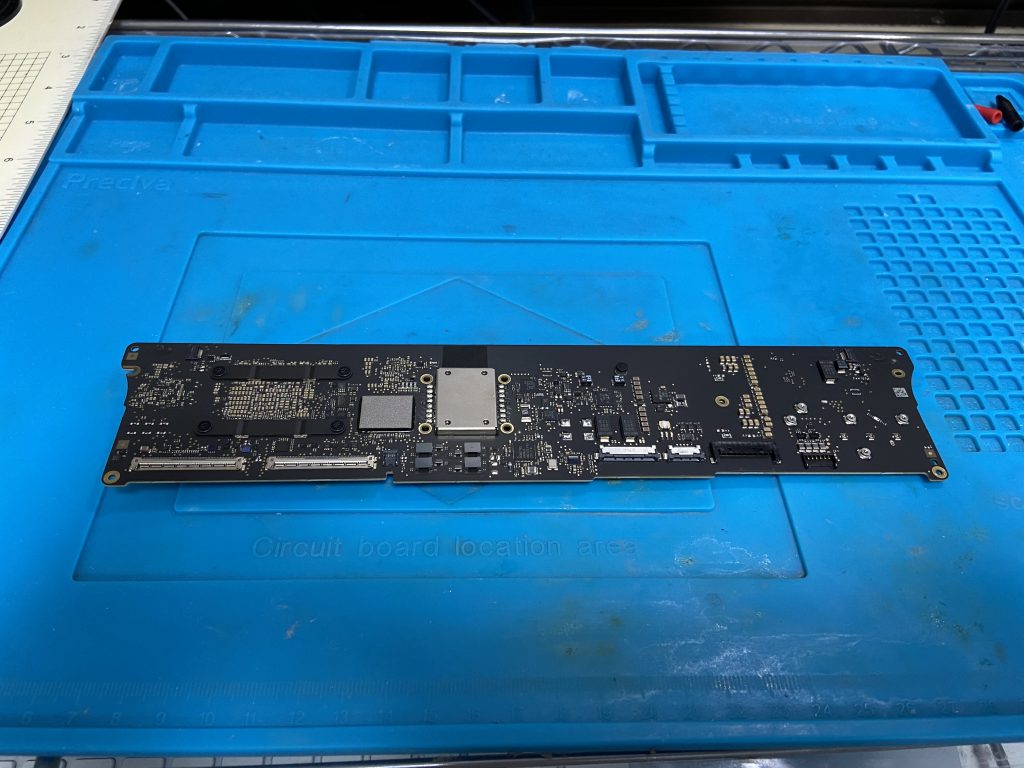

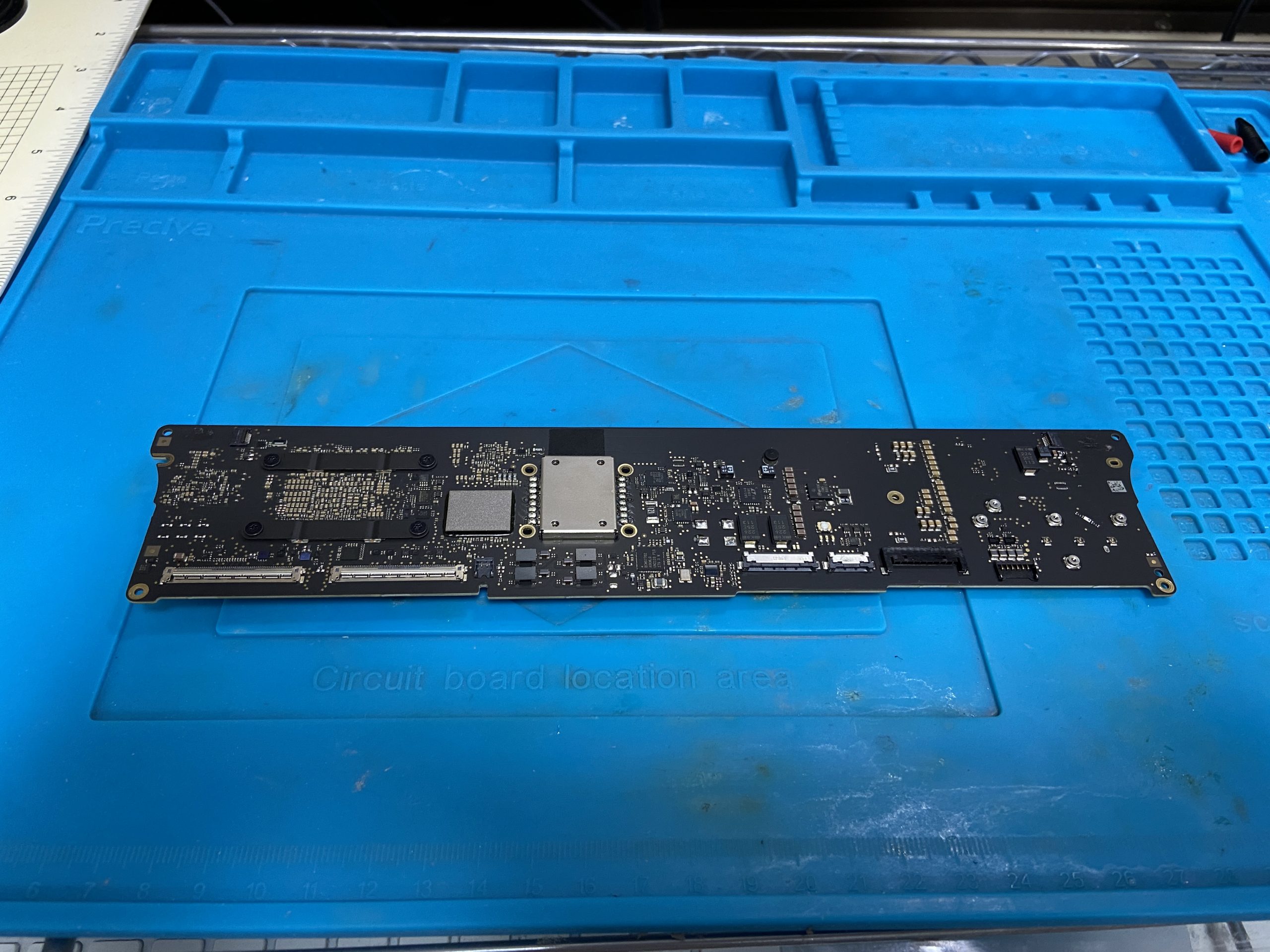

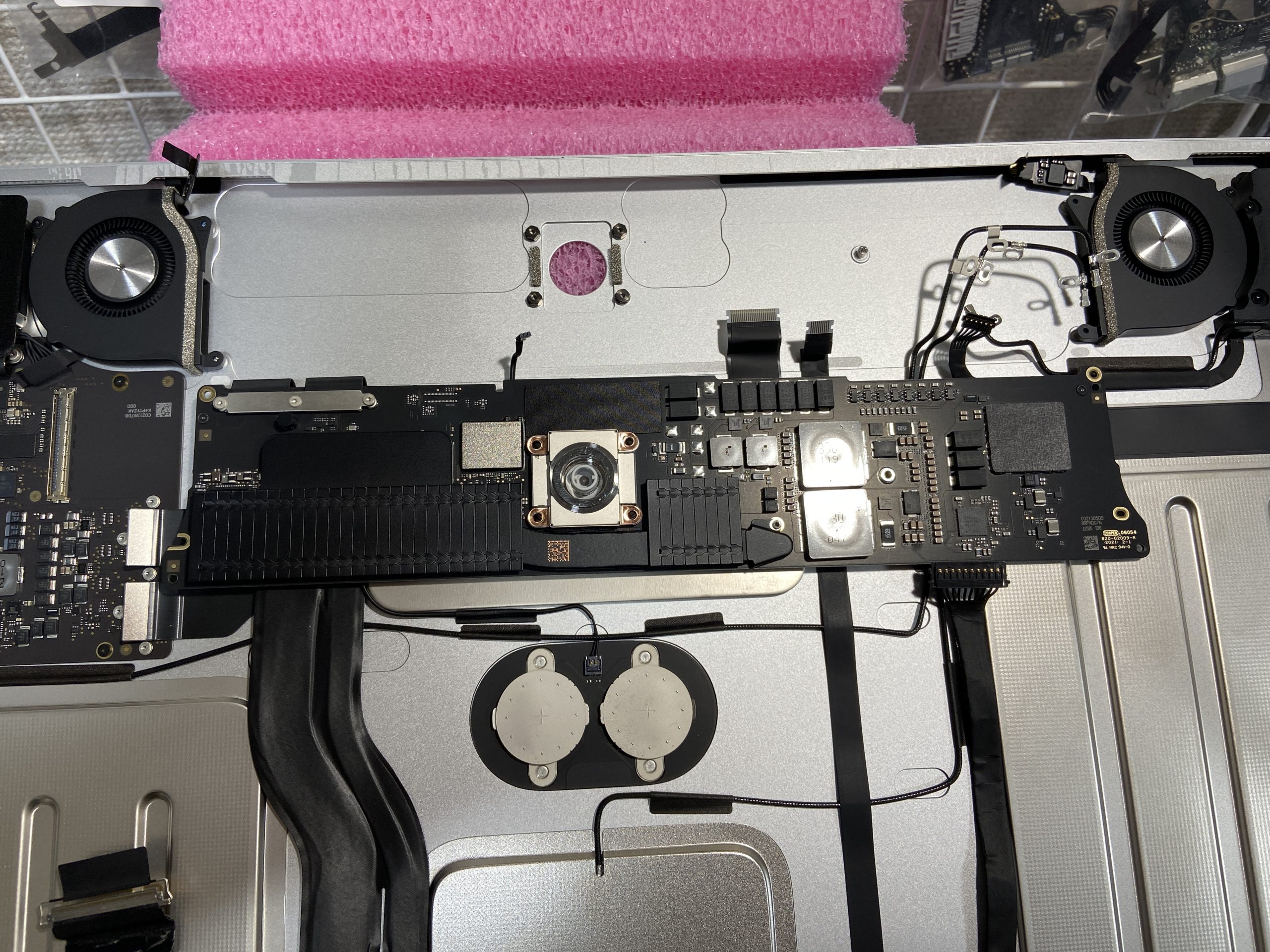

iMac (24-inch, M1, 2021)モデルのロジックボードです。
最早MacBookAirのロジックボードを一回り大きくした程度のとてもミニマルなロジックボード。

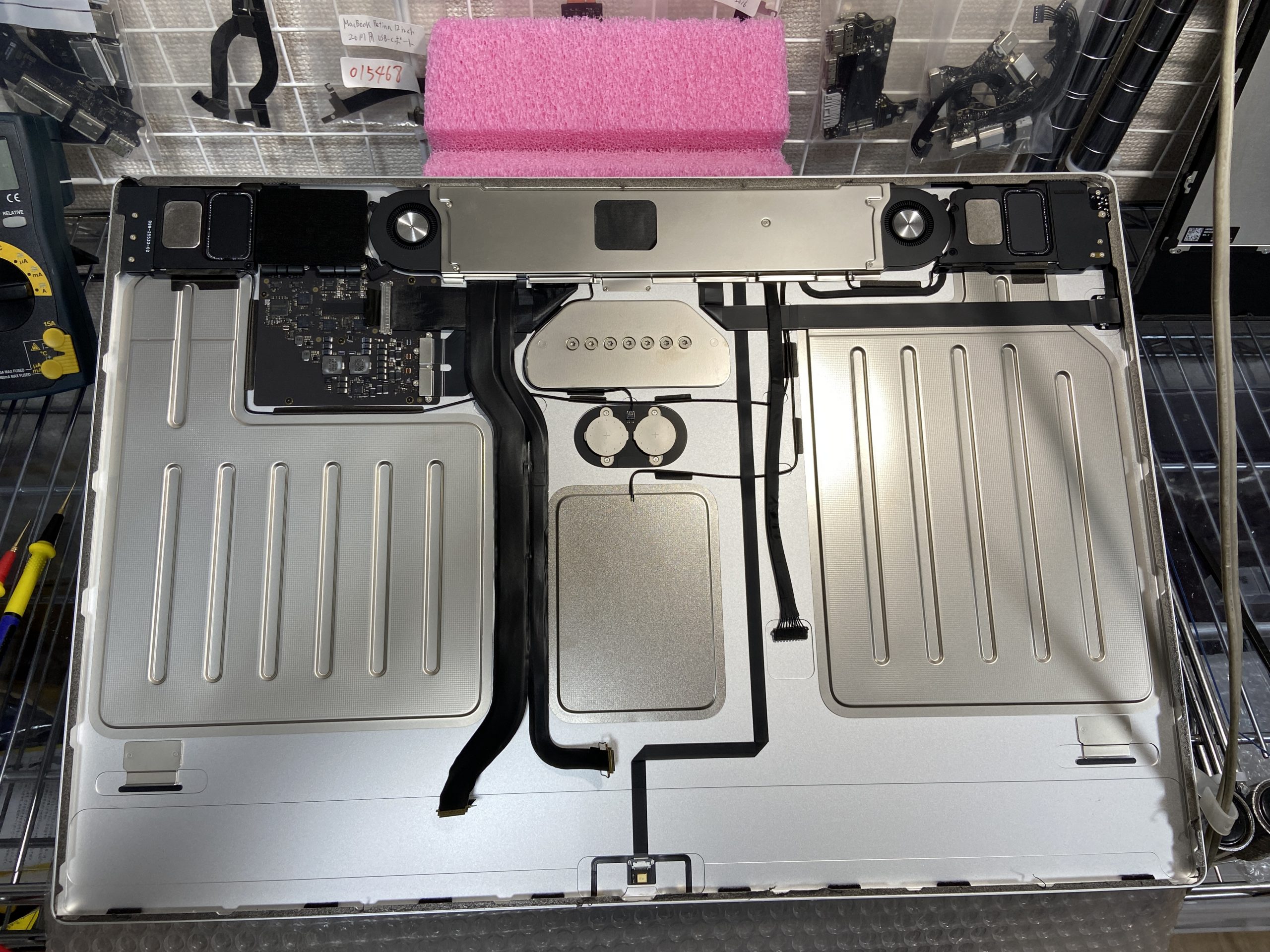

これまでのIntelチップ搭載のiMacと異なり、Appleシリコンチップ搭載iMacの筐体の中にはほとんどパーツが搭載されていません。
これによりiMac内部に空洞を作ることで冷却効率を上げた設計になっています。
元々発熱の少ないAppleシリコンチップにこの冷却効率ですから、Appleシリコンチップ搭載のiMacは故障しにくいはずなのですが。。。
ロジックボードを検査していきます。

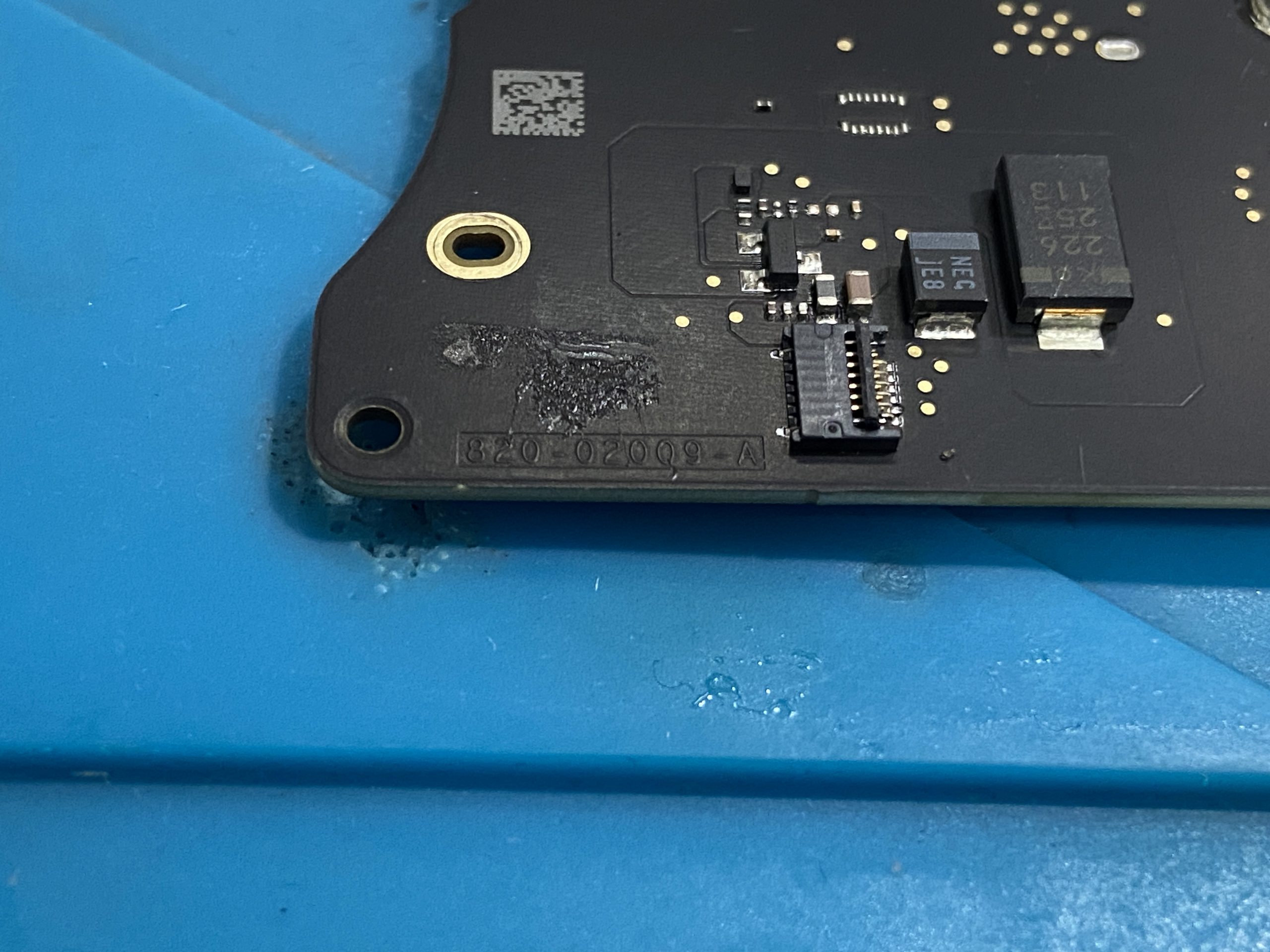

※ロジックボードの番号は、820-02009-A でした。
原因はロジックボード故障

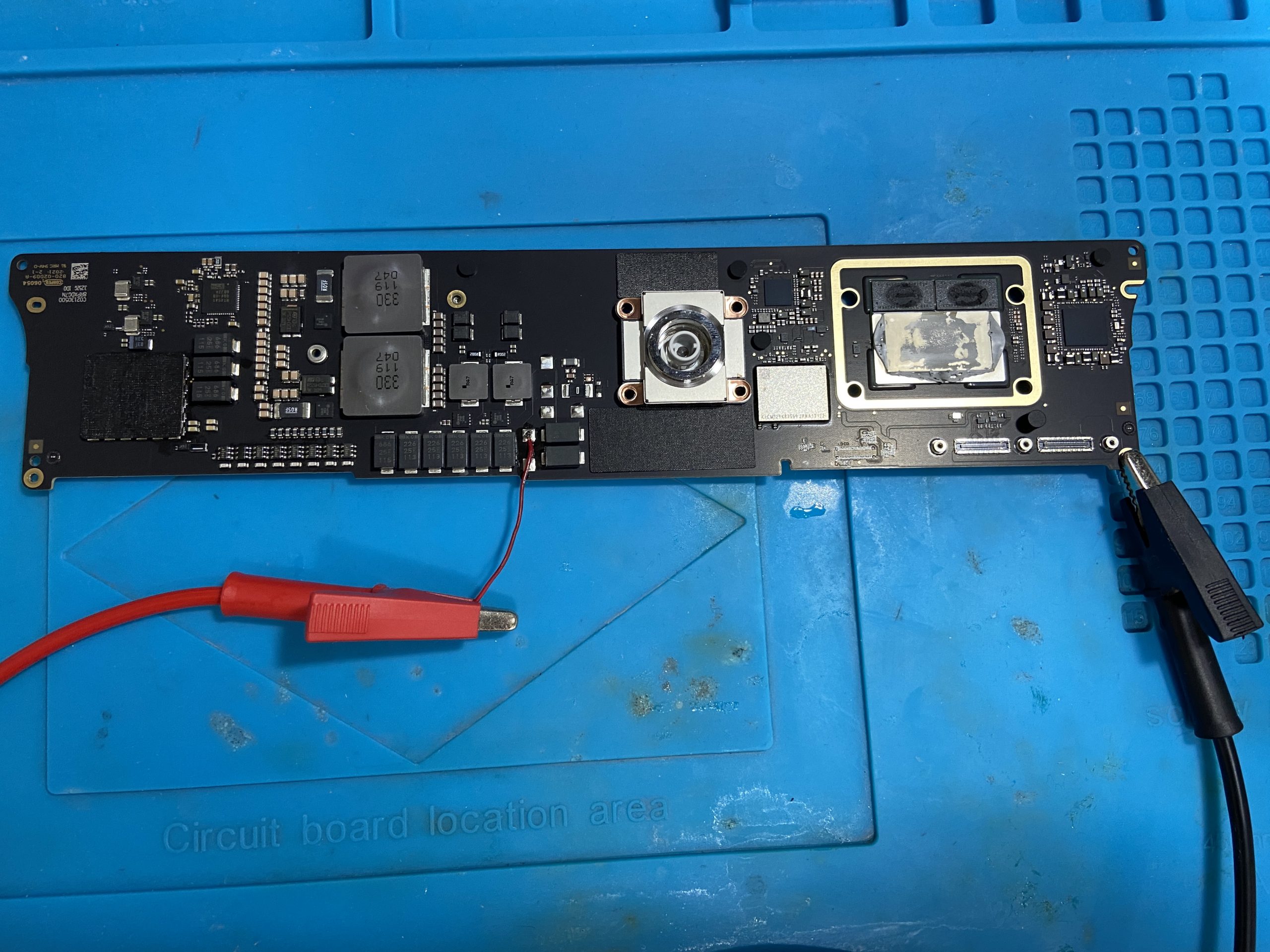

テスターを使用して回路をチェックしていきます。

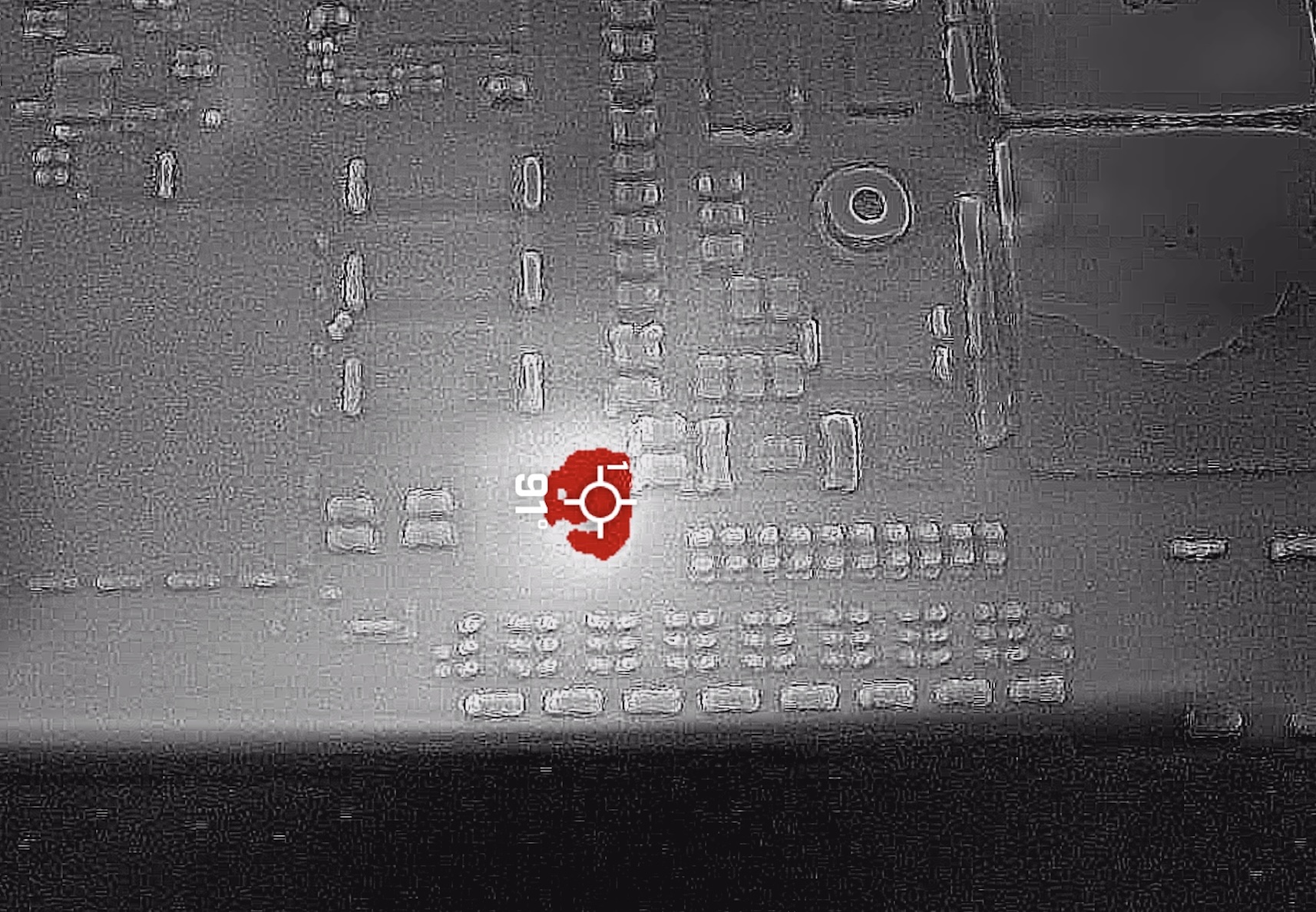

すると回路の一部にショートが発生していることを確認。

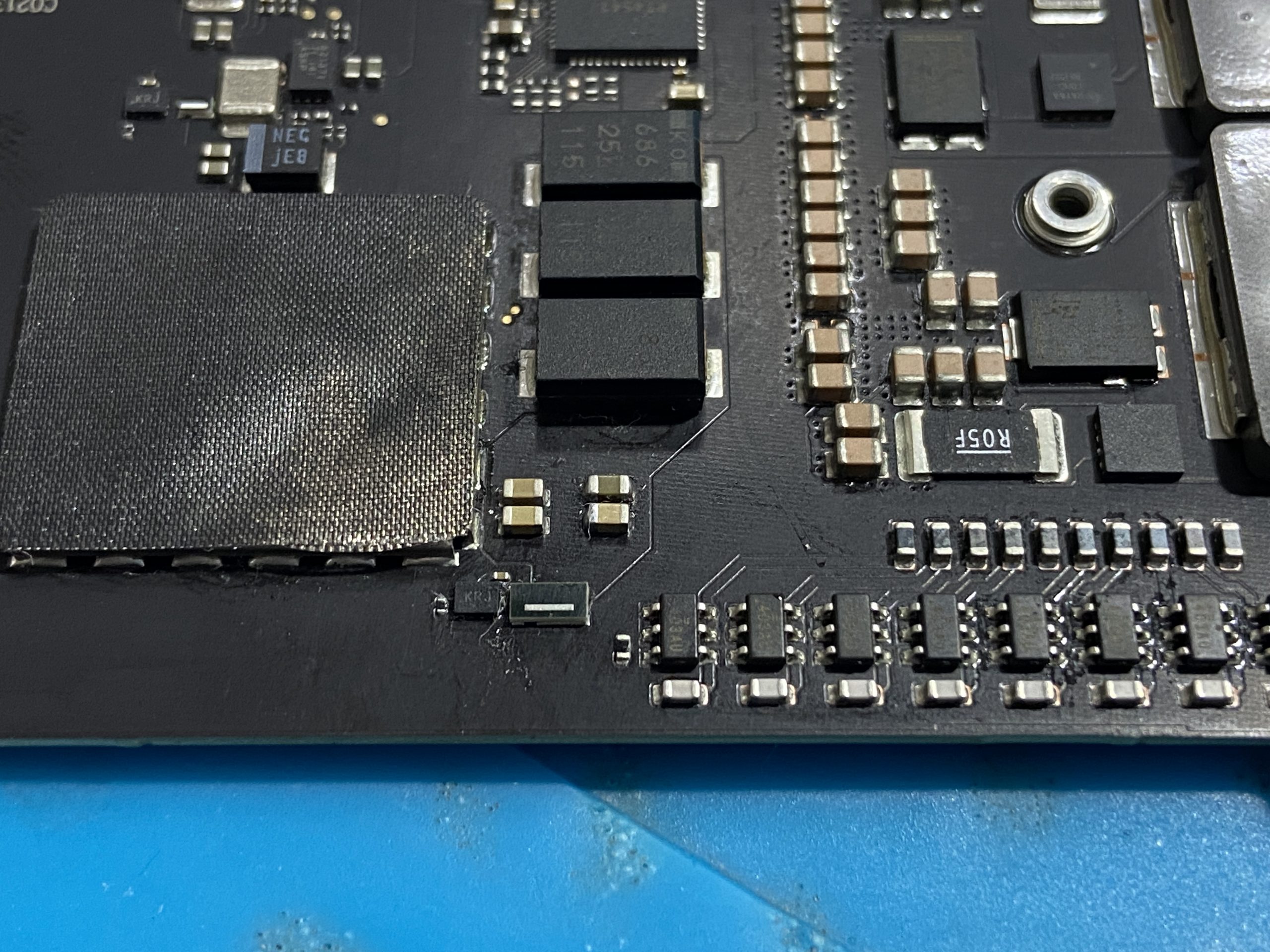

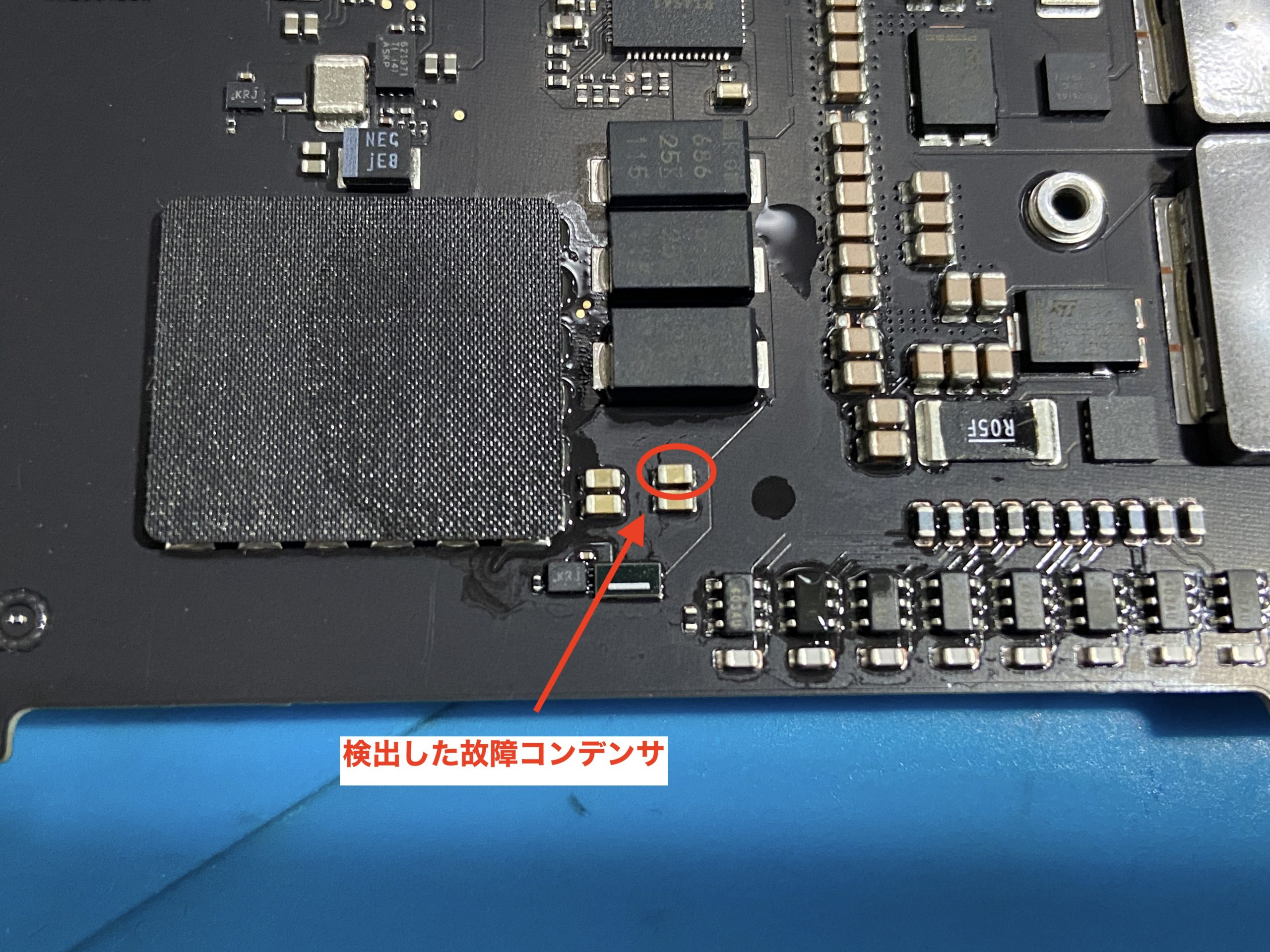

さらにショートポイントを探ったところ、ロジックボード上の一部の故障したコンデンサを検出しました！
アーストの基板修復技術で、故障しているロジックボードそのものの修理に成功すれば、データもすべて保持したまま修理が可能です！！
ロジックボード修理 → データも復旧！！
検出した故障コンデンサを交換して、iMacを組み上げました。

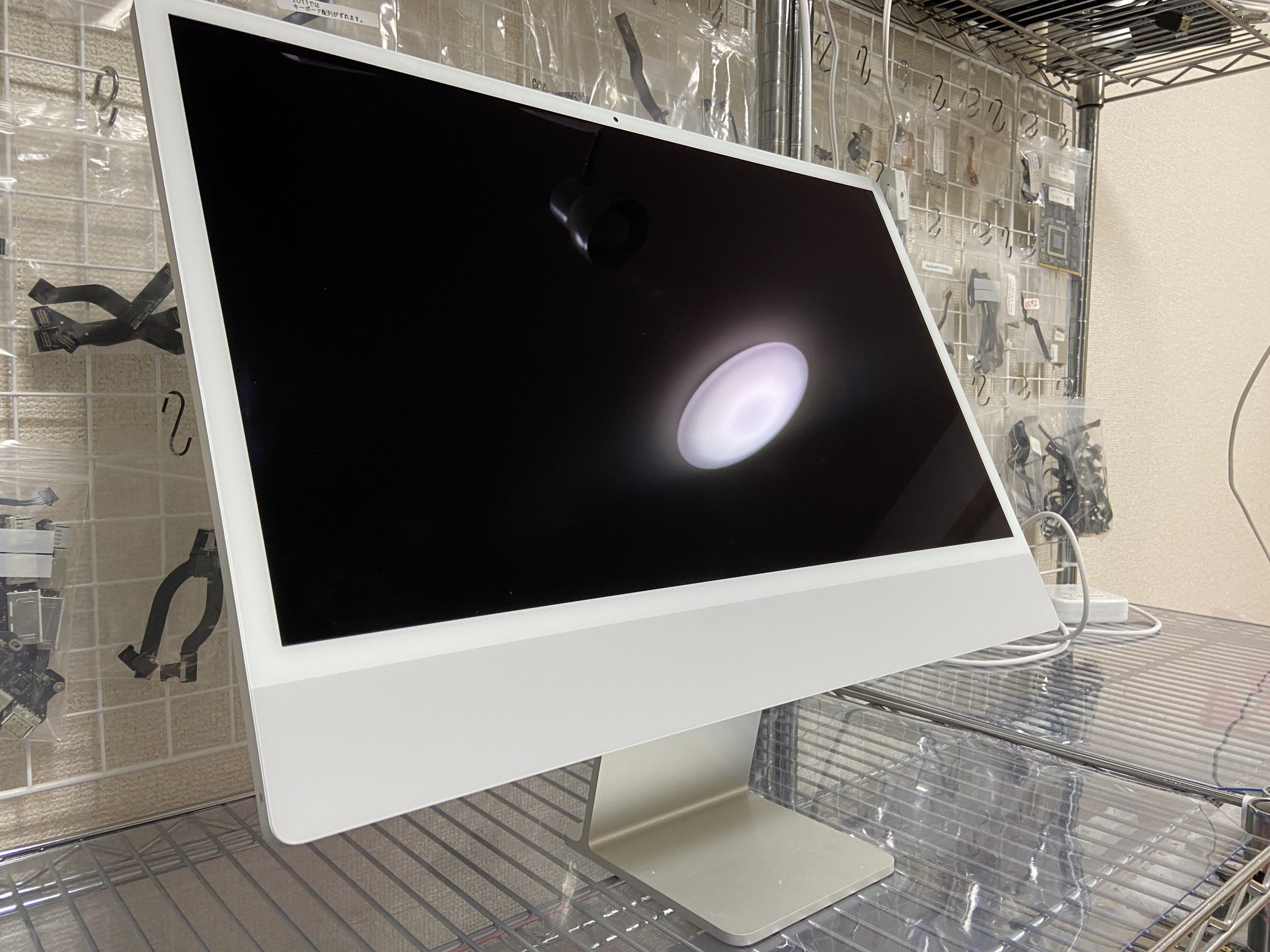

結果、無事電源が入り、起動回復しました！！

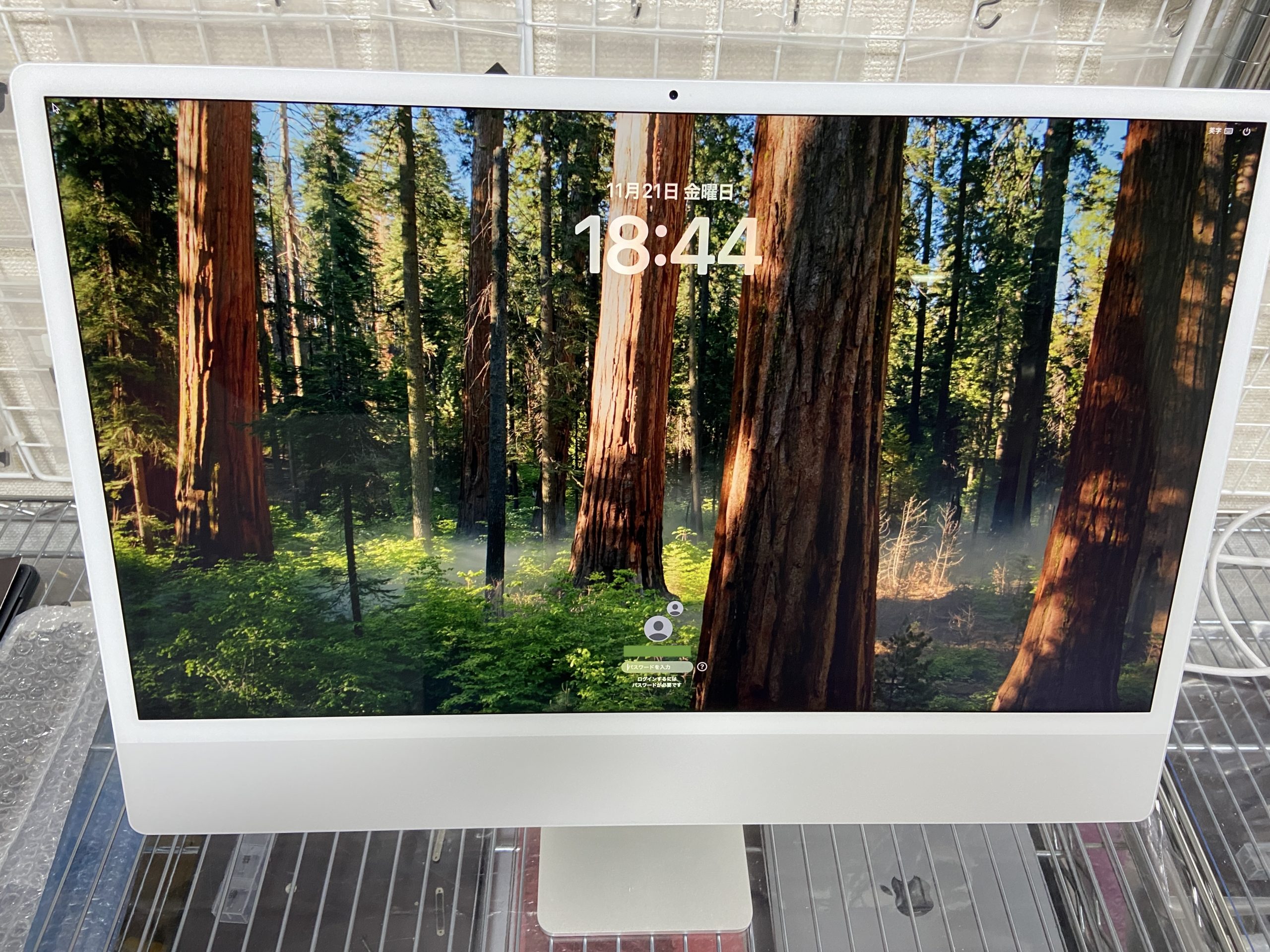

ログイン画面を確認。
もちろんお客様のデータはすべて保持されたまま修理完了となりました。
iMacの修理はアーストへお任せください
電源が入らないAppleシリコンチップ搭載のiMac (24-inch, M1, 2021)モデルの修理をレポートしました。
Appleシリコンチップ搭載のiMacもロジックボード上のコンデンサ故障によって電源が入らなくなってしまうことが判明しました。
特に2021年モデルは発売からそろそろ5年になるため、同様の故障がこれから発生するリスクが高まっていることが予想されます。
アーストの基板修復技術なら、iMacのロジックボードもデータを保持したまま修理可能です。
iMacの故障でお困りの際もアーストにぜひお任せください！
